DLG 317 AF - SNR

DLG 317 AF

Corps à trois roulements, fabrication en fonte, pour lubrification à la graisse

Corps de palier pour roulements multiples, permettant différentes combinaisons de roulements.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - 6317C3 - 2x 7317 BG - ASG 6317 - V-100S - Fl 22
Nous contacter
Spécification

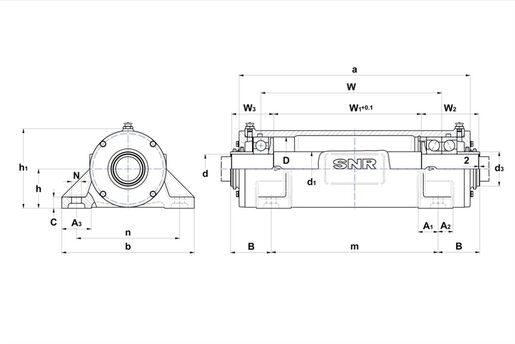

DEFINITION TECHNIQUE

d - Diamètre intérieur 85 mm
d1 - Diamètre arbre entre roulements 100 mm
d3 - Diamètre extérieur du manchon 100 mm
a - Longueur logement 593 mm
b - Largeur embase logement 350 mm
c - Hauteur embase logement 30 mm
h - Hauteur au centre du roulement 112 mm
h1 - Hauteur du logement 225 mm
m - Distance trou de fixation (longueur) 440 mm
n - Distance trou de fixation (largeur) 290 mm
N - Diamètre trou de fixation 20 mm
B - Distance trou de fixation - arbre 92 mm
W - Distance roulement 466,5 mm
W1 - Longueur centre de l'arbre 383 mm
W2 - Longueur bout arbre droit 139,5 mm
W3 - Longueur bout arbre gauche 101 mm
A1 - Largeur embase (ZLG, côté intérieur de l'alésage) 50 mm
A2 - Largeur embase ZLG côté extérieur de l'alésage 40 mm
A3 - Largeur embase ZLG 70 mm
D - Diamètre extérieur roulement 180 mm
Masse 64 kg
Matériau de logement grey cast
Marque SNR
Product classification image

ECROUS

G - Boulons de fixation M16
Couple recommandé boulons de fixation 150 N-m
Boulons du chapeau M8x25
Couple recommandé boulons du chapeau 17 N-m
