DLG 319 AF - SNR

DLG 319 AF

Corps à trois roulements, fabrication en fonte, pour lubrification à la graisse

Corps de palier pour roulements multiples, permettant différentes combinaisons de roulements.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - 6319C3 - 2x 7319 BG - V-110S - ASG 6319 - Fl 24
Nous contacter
Spécification

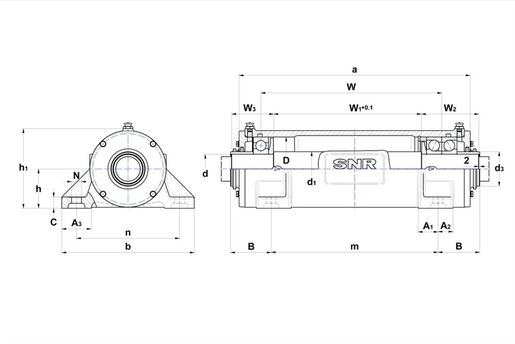

DEFINITION TECHNIQUE

d - Diamètre intérieur 95 mm
d1 - Diamètre arbre entre roulements 110 mm
d3 - Diamètre extérieur du manchon 110 mm
a - Longueur logement 626 mm
b - Largeur embase logement 400 mm
c - Hauteur embase logement 35 mm
h - Hauteur au centre du roulement 125 mm
h1 - Hauteur du logement 248 mm
m - Distance trou de fixation (longueur) 480 mm
n - Distance trou de fixation (largeur) 320 mm
N - Diamètre trou de fixation 24 mm
B - Distance trou de fixation - arbre 90,5 mm
W - Distance roulement 495 mm
W1 - Longueur centre de l'arbre 404,5 mm
W2 - Longueur bout arbre droit 149 mm
W3 - Longueur bout arbre gauche 107 mm
A1 - Largeur embase (ZLG, côté intérieur de l'alésage) 60 mm
A2 - Largeur embase ZLG côté extérieur de l'alésage 50 mm
A3 - Largeur embase ZLG 90 mm
D - Diamètre extérieur roulement 200 mm
Masse 82 kg
Matériau de logement grey cast
Marque SNR
Product classification image

ECROUS

G - Boulons de fixation M20
Couple recommandé boulons de fixation 290 N-m
Boulons du chapeau M8x25
Couple recommandé boulons du chapeau 17 N-m
