DLG 320 AE - SNR

DLG 320 AE

Corps à trois roulements, fabrication en fonte, pour lubrification à la graisse

Corps de palier pour roulements multiples, permettant différentes combinaisons de roulements.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - NU320EG15C3 - 2x 7320 BG - Fl 27 - V-120S
Nous contacter
Spécification

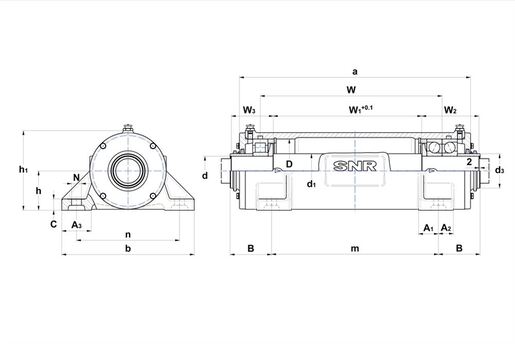

DEFINITION TECHNIQUE

d - Diamètre intérieur 100 mm
d1 - Diamètre arbre entre roulements 115 mm
d3 - Diamètre extérieur du manchon 120 mm
a - Longueur logement 657 mm
b - Largeur embase logement 400 mm
c - Hauteur embase logement 40 mm
h - Hauteur au centre du roulement 130 mm
h1 - Hauteur du logement 264 mm
m - Distance trou de fixation (longueur) 500 mm
n - Distance trou de fixation (largeur) 320 mm
N - Diamètre trou de fixation 24 mm
B - Distance trou de fixation - arbre 95,5 mm
W - Distance roulement 525,5 mm
W1 - Longueur centre de l'arbre 432 mm
W2 - Longueur bout arbre droit 153 mm
W3 - Longueur bout arbre gauche 106 mm
A1 - Largeur embase (ZLG, côté intérieur de l'alésage) 60 mm
A2 - Largeur embase ZLG côté extérieur de l'alésage 50 mm
A3 - Largeur embase ZLG 80 mm
D - Diamètre extérieur roulement 215 mm
Masse 93 kg
Matériau de logement grey cast
Marque SNR
Product classification image

ECROUS

G - Boulons de fixation M20
Couple recommandé boulons de fixation 290 N-m
Boulons du chapeau M8x25
Couple recommandé boulons du chapeau 17 N-m
