ESEHE209-27T04 - SNR

ESEHE209-27T04

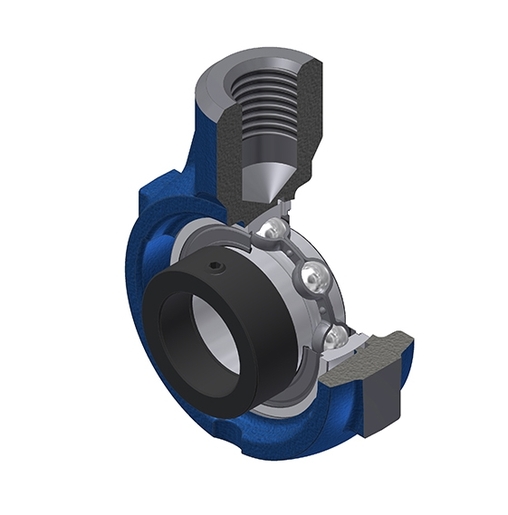

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint à une lèvre, pour applications à basse température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES209-27G2T04 - EHE209
Nous contacter
Spécification

DEFINITION TECHNIQUE

A 40 mm
A2 40 mm
Hauteur totale - cadre + insert (A5) 32,7 mm
Largeur BI B 30,2 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 43,7 mm
Diamètre arbre (d) 42,863 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 62 mm
Profondeur du filetage du trou de montage (E) 24 mm
Graisseur (G) R1/8"
Taille du filetage (G1) M24
Longueur, largeur ou diamètre du logement (H) 110 mm
L 145 mm
L1 90 mm
L3 45 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 11 mm
Taille clé (SW) 3,969 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 31,85 kN
Capacite de charge statique C0 20,8 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 1,96 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
