ESFLE206-18T20 - SNR

ESFLE206-18T20

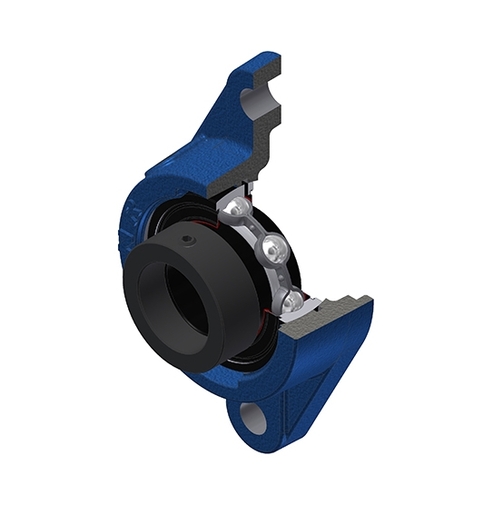

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint à une lèvre, pour applications à haute température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES206-18G2T20 - FLE206
Nous contacter
Spécification

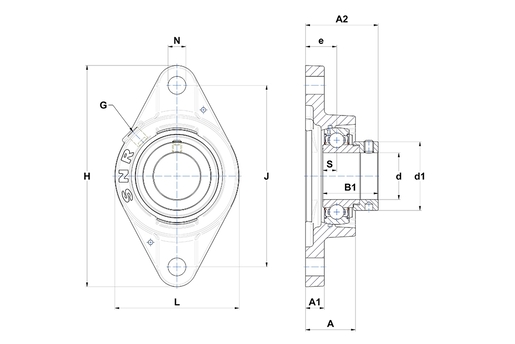

DEFINITION TECHNIQUE

Hauteur du logement (A) 32,1 mm
Hauteur de l'embase / hauteur de la bride (A1) 12 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 46,7 mm
Largeur BI B 23,8 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 35,7 mm
Diamètre arbre (d) 28,575 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 44,1 mm
Distance entre la surface de montage et le centre du roulement (e) 20 mm
Graisseur (G) R1/8"
Longueur, largeur ou diamètre du logement (H) 142 mm
Distance entre trou de fixation (J) 116,5 mm
Largeur / diamètre du logement (L) 80 mm
Dimension trou de fixation (N) 11,5 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 9 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 19,5 kN
Capacite de charge statique C0 11,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 0,85 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
