ESFLZ204-12T20 - SNR

ESFLZ204-12T20

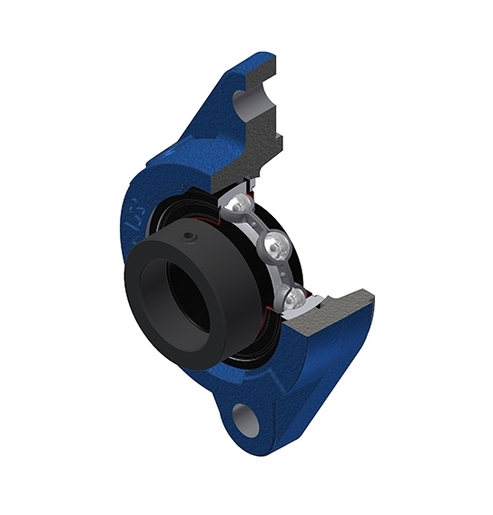

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint à une lèvre, pour applications à haute température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES204-12G2T20 - FLZ204
Nous contacter
Spécification

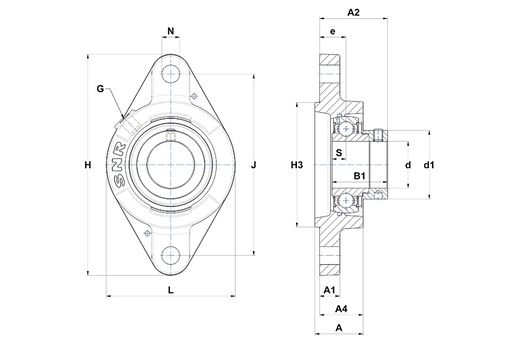

DEFINITION TECHNIQUE

Hauteur du logement (A) 32 mm
Hauteur de l'embase / hauteur de la bride (A1) 10 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 42,4 mm
Hauteur du logement à partir de la surface de montage (A4) 28,5 mm
Largeur BI B 21,4 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 30,9 mm
Diamètre arbre (d) 19,05 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 32,4 mm
Distance entre la surface de montage et le centre du roulement (e) 19 mm
Graisseur (G) R1/8"
Longueur, largeur ou diamètre du logement (H) 112,5 mm
Diamètre de centrage (H3) 55 mm
Distance entre trou de fixation (J) 90 mm
Largeur / diamètre du logement (L) 60,5 mm
Dimension trou de fixation (N) 11,5 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 7,5 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 12,8 kN
Capacite de charge statique C0 6,65 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 0,45 kg
Couple de serrage recommandé pour la vis cuvette 3,7 N-m
