ESPG211T20COE - SNR

ESPG211T20COE

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint à une lèvre, pour applications à haute température.

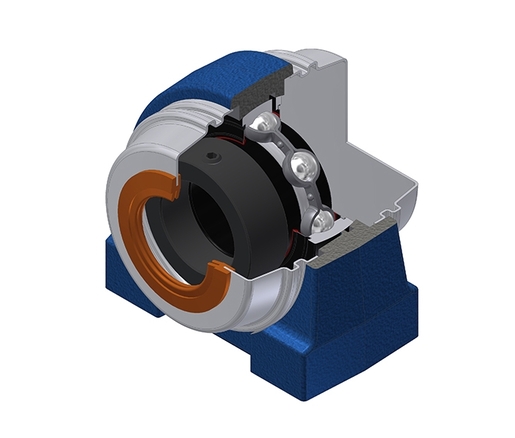

Sur les images, le palier auto-aligneur est représenté avec un capot ouvert et un capot fermé. Le produit que vous avez choisi est équipé de deux capots ouverts.

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES211G2T20 - SCOE211-55 - PG211N
Nous contacter
Spécification

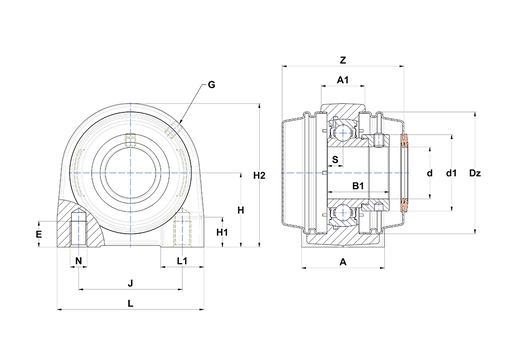

DEFINITION TECHNIQUE

A 60 mm
Largeur au sommet du logement (A1) 34 mm
Largeur BI B 32,5 mm
Diamètre arbre (d) 55 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 74,5 mm
Diamètre extérieur du couvercle (Dz) 110 mm
Profondeur du filetage du trou de montage (E) 25 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 63,5 mm
Hauteur de l'assise du logement (H1) 25 mm
Hauteur du logement (H2) 126 mm
Distance entre trou de fixation (J) 100 mm
L 140 mm
Longueur de l'assise du logement (L1) 40 mm
Dimension trou de fixation (N) M16
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 12 mm
Largeur hors couvercle 66 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 43,55 kN
Capacite de charge statique C0 29,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 3,219 kg
Couple de serrage recommandé pour la vis cuvette 22 N-m
