ESPLE212-39T04 - SNR

ESPLE212-39T04

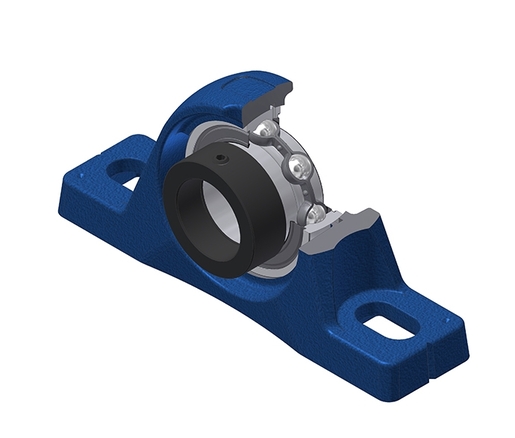

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint à une lèvre, pour applications à basse température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES212-39G2T04
Nous contacter
Spécification

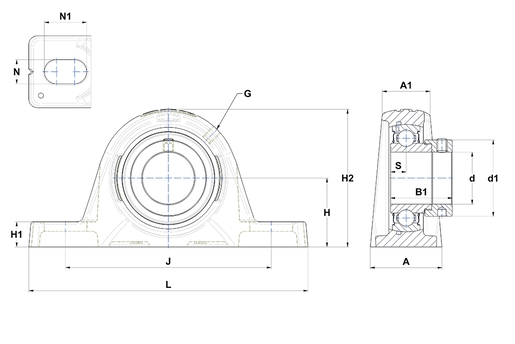

DEFINITION TECHNIQUE

A 79,4 mm
Largeur au sommet du logement (A1) 50,8 mm
Largeur BI B 33,4 mm
Diamètre arbre (d) 61,913 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 82 mm
Graisseur (G) System.Collections.Generic.List`1[System.String]
Distance base du logement au centre du roulement (H) 68,3 mm
Hauteur de l'assise du logement (H1) 28,6 mm
Hauteur du logement (H2) 138,1 mm
Distance entre trou de fixation (J) 193,7 mm
L 245 mm
Dimension trou de fixation (N) System.Collections.Generic.List`1[System.String]
Longueur du trou de montage (N1) 29,1 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 12 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 52,5 kN
Capacite de charge statique C0 32,8 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 5,39 kg
Couple de serrage recommandé pour la vis cuvette 16,8 N-m
