ESPP206-20 - SNR

ESPP206-20

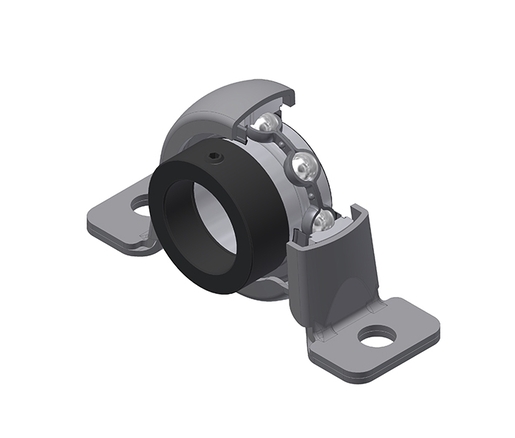

Corps en tôle d’acier, roulement à billes à insert radial avec bague excentrique, joint à une lèvre

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES206-20G2 - PP206
Nous contacter
Spécification

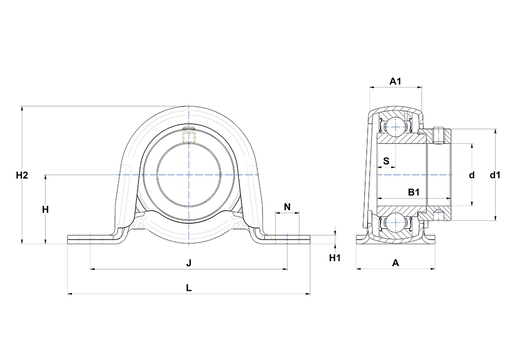

DEFINITION TECHNIQUE

A 37,5 mm
Largeur au sommet du logement (A1) 25,5 mm
Largeur BI B 23,8 mm
Diamètre arbre (d) 31,75 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 44,1 mm
Distance base du logement au centre du roulement (H) 33,3 mm
Hauteur de l'assise du logement (H1) 3,6 mm
Hauteur du logement (H2) 65,7 mm
Distance entre trou de fixation (J) 95 mm
L 117,5 mm
Dimension trou de fixation (N) 11 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 9 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 19,5 kN
Capacite de charge statique C0 11,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 0,48 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
