EXC212-39L3 - SNR

EXC212-39L3

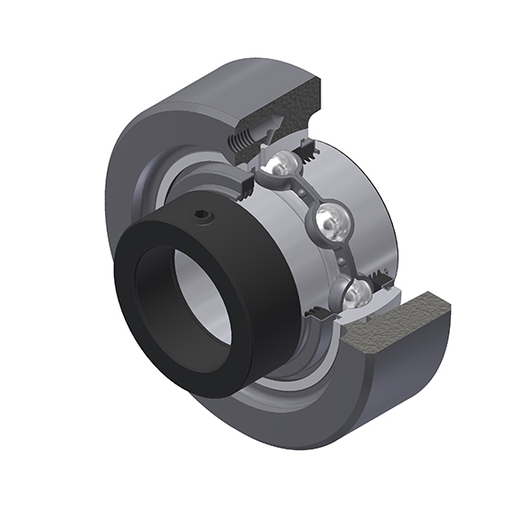

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint triple lèvre

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - EX212-39G2L3 - C212
Nous contacter
Spécification

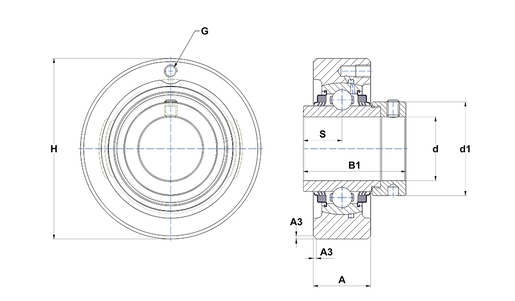

DEFINITION TECHNIQUE

A 38 mm
Profondeur de centrage / dimension du chanfrein (A3) 2 mm
Hauteur totale - cadre + insert (A5) 46,8 mm
Largeur BI B 61,8 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 77,7 mm
Diamètre arbre (d) 61,913 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 82 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 130 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 30,9 mm
Taille clé (SW) 4,763 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 52,5 kN
Capacite de charge statique C0 32,8 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 2,76 kg
Couple de serrage recommandé pour la vis cuvette 16,8 N-m
