EXFL201L4CCE - SNR

EXFL201L4CCE

Corps en fonte, roulement à billes à insert radial avec bague excentrique, système d’étanchéité L4.

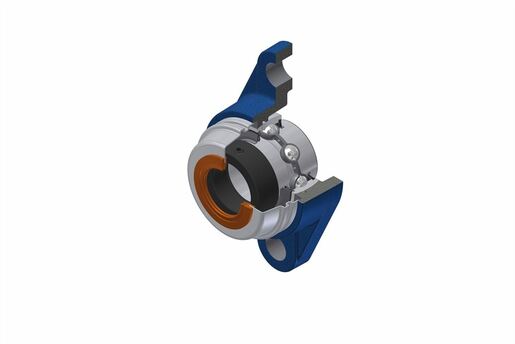

Sur les images, le palier applique est représenté avec un capot ouvert. Le produit que vous avez choisi est équipé d'un capot fermé.

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - EX201G2L4 - FL204N - SCCE204
Nous contacter
Spécification

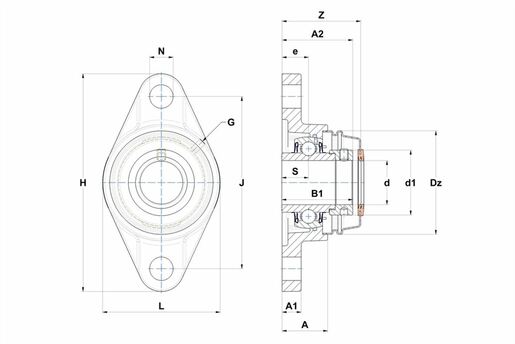

DEFINITION TECHNIQUE

Hauteur du logement (A) 25,5 mm
Hauteur de l'embase / hauteur de la bride (A1) 11 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 41,5 mm
Largeur BI B 34 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 43,5 mm
Diamètre arbre (d) 12 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 32,4 mm
Diamètre extérieur du couvercle (Dz) 54 mm
Distance entre la surface de montage et le centre du roulement (e) 15 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 113 mm
Distance entre trou de fixation (J) 90 mm
Largeur / diamètre du logement (L) 60 mm
Dimension trou de fixation (N) 12 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 17 mm
Largeur hors couvercle 46,2 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 12,8 kN
Capacite de charge statique C0 6,65 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 0,579 kg
Couple de serrage recommandé pour la vis cuvette 5,5 N-m
