Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint labyrinthe, pour applications à haute température
Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.
Fiche technique
Spécification

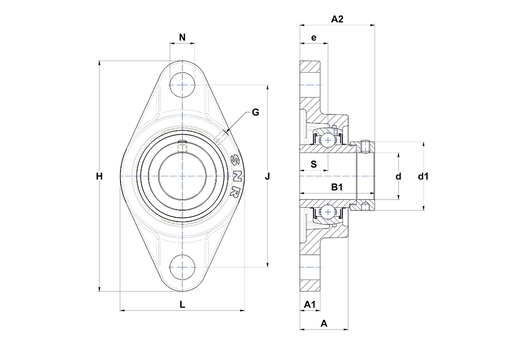

DEFINITION TECHNIQUE | |
|---|---|
| Hauteur du logement (A) | 36 mm |
| Hauteur de l'embase / hauteur de la bride (A1) | 16 mm |
| Hauteur totale (logement + insert) à partir de la surface de montage (A2) | 53,3 mm |
| Largeur BI B | 38,1 mm |
| Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) | 51,6 mm |
| Diamètre arbre (d) | 35 mm |
| Diamètre extérieur du collier excentrique / écrou du manchon (d1) | 55 mm |
| Distance entre la surface de montage et le centre du roulement (e) | 20 mm |
| Graisseur (G) | M6x1 |
| Longueur, largeur ou diamètre du logement (H) | 185 mm |
| Distance entre trou de fixation (J) | 141 mm |
| Largeur / diamètre du logement (L) | 100 mm |
| Dimension trou de fixation (N) | 23 mm |
| Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) | 18,3 mm |
| Marque | SNR |
PERFORMANCE PRODUIT | |
|---|---|
| Capacité de charge dynamique C | 33,5 kN |
| Capacite de charge statique C0 | 19,2 kN |
| Température mini de fonctionnement T min | -20 °C |
| Température maxi de fonctionnement T max | 200 °C |
AUTRES FONCTIONNALITES | |
|---|---|
| Masse | 1,77 kg |
| Couple de serrage recommandé pour la vis cuvette | 11,5 N-m |
