EXFLE212T04 - SNR

EXFLE212T04

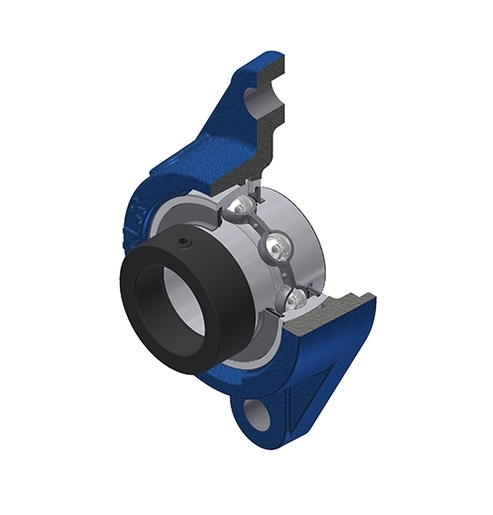

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint d’étanchéité avec bague d’étanchéité, pour applications à basse température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - EX212G2T04 - FLE212
Nous contacter
Spécification

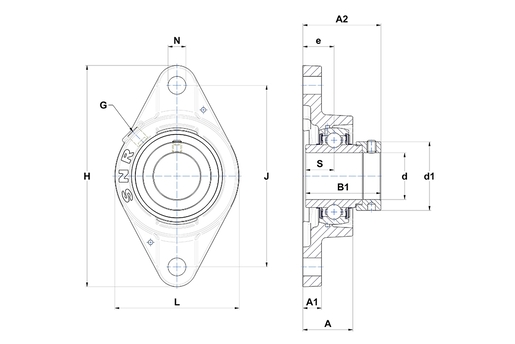

DEFINITION TECHNIQUE

Hauteur du logement (A) 50,4 mm
Hauteur de l'embase / hauteur de la bride (A1) 16 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 80,8 mm
Largeur BI B 61,8 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 77,7 mm
Diamètre arbre (d) 60 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 82 mm
Distance entre la surface de montage et le centre du roulement (e) 34 mm
Graisseur (G) R1/8"
Longueur, largeur ou diamètre du logement (H) 238 mm
Distance entre trou de fixation (J) 202 mm
Largeur / diamètre du logement (L) 138 mm
Dimension trou de fixation (N) 18 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 30,9 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 52,5 kN
Capacite de charge statique C0 32,8 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 4,07 kg
Couple de serrage recommandé pour la vis cuvette 22 N-m
