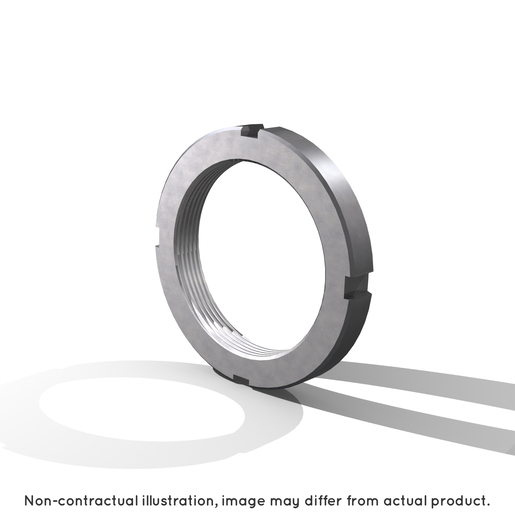

KM6 - SNR

KM6

Téléchargement

Fiche technique

Nous contacter
Spécification

DEFINITION TECHNIQUE

G - Désignation du filetage M30X1.5
d2 - Diamètre extérieur de l'écrou à encoches 45 mm
B - Largeur de l'écrou 7 mm
d1 - Diamètre extérieur de la surface de blocage de l'écrou 38 mm
Angle de chanfrein de l'écrou 30 °
b - Largeur de l'encoche 5 mm
h - Profondeur de l'encoche 2 mm
Product classification image

TECHNICAL CHARACTERISTICS

Référence de l'organe de blocage associé MB6
Masse 0,043 kg
Marque SNR
