| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| Séries | LGB |
| Version chariot | X |
| Hauteur du chariot | S |
| Size | 15 |
| Type de conception | BL |
| Étanchéité | SS - Joints d'extrémité des deux côtés, joints intérieurs et latéraux |
| Classe de précision | N |
| Classe de précharge | Z2 |
| Matériau | Acier au carbone |
| Options spéciales | N - Standard |
| Connexion de lubrification | 02 - Graisseur tête coupelle 0° |
| Lubrifiant | A - SNR LUB HEAVY DUTY |

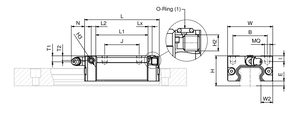

| H | 24 mm |
| W | 34 mm |
| W2 | 9,5 mm |
| E | 3,4 mm |
| L - Longueur | 66,1 mm |
| B - Largeur bride | 26 mm |
| J | 26 mm |
| MQ | M 4 |
| l | 4,8 mm |
| L1 | 47,7 mm |
| H2 | M 3 |
| T1 | 5,5 mm |
| N | 5,7 mm |
| T2 | 4,5 mm |
| L2 | 4,2 mm |
| H3 | M 3 |
| Lx | 3 mm |
| Masse | 0,18 kg |
| PERFORMANCE PRODUIT | |
|---|---|
| C50 | 11,39 kN |
| C100 | 9,04 kN |
| C0 | 24,05 kN |
| Mx | 0,166 kN/m |
| My | 0,171 kN/m |
| Mz | 0,171 kN/m |
