MB.16 - SNR

MB.16

Téléchargement

Fiche technique

Nous contacter
Spécification

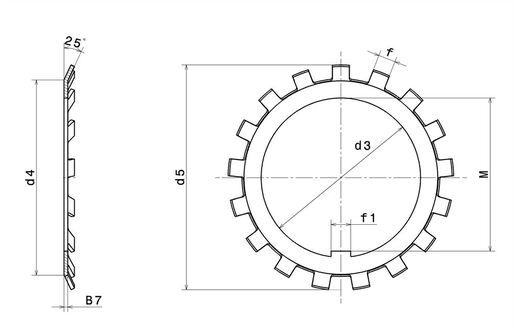

DEFINITION TECHNIQUE

d3 - Diamètre de l'alésage de la rondelle de sécurité 80 mm
d4 - Diamètre de pied de dent 95 mm
d5 - Diamètre extérieur de la rondelle de sécurité 112 mm
B7 - Epaisseur de la rondelle de sécurité 1,75 mm
M - Distance entre languette intérieure et alésage 76,5 mm
f - Largeur des dents extérieures 8 mm
f1 - Largeur de la languette intérieure 10 mm
Product classification image

TECHNICAL CHARACTERISTICS

Référence de l'écrou associé KM16
Masse 0,065 kg
Marque SNR
