MB4 - SNR

MB4

Téléchargement

Fiche technique

Nous contacter
Spécification

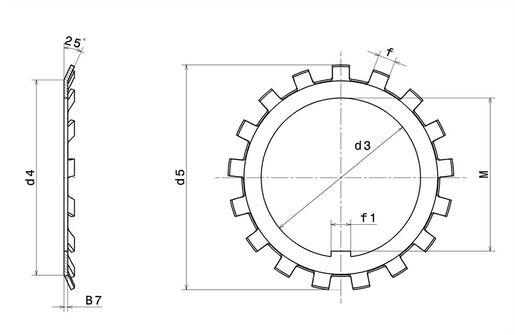

DEFINITION TECHNIQUE

d3 - Diamètre de l'alésage de la rondelle de sécurité 20 mm
d4 - Diamètre de pied de dent 26 mm
d5 - Diamètre extérieur de la rondelle de sécurité 36 mm
B7 - Epaisseur de la rondelle de sécurité 1 mm
M - Distance entre languette intérieure et alésage 18,5 mm
f - Largeur des dents extérieures 4 mm
f1 - Largeur de la languette intérieure 4 mm
Product classification image

TECHNICAL CHARACTERISTICS

Référence de l'écrou associé KM4
Masse 0,004 kg
Marque SNR
