Roulement à 1 rangée de rouleaux cylindriques, pour charges axiales dans un sens, dissociable, cage polyamide
Dans la famille des roulements à rouleaux cylindriques, le roulement à une rangée de rouleaux supporte des charges radiales élevées. Les gammes standards ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sont déclinées avec différents types de cage, alésages, bagues d'épaulement.
Fichier 3D
Fiche technique
Spécification

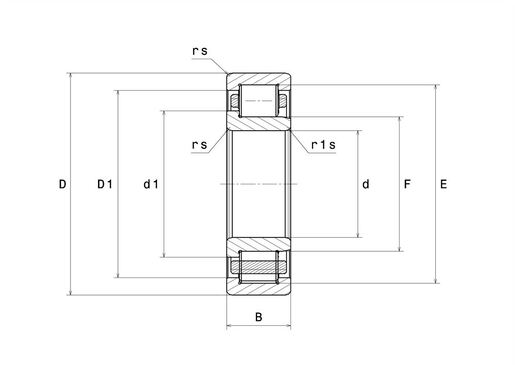

DEFINITION TECHNIQUE | |
|---|---|
| Diamètre Intérieur (d) | 65 mm |
| Diamètre Extérieur (D) | 120 mm |
| Largeur du roulement ou de la bague intérieure (B) | 23 mm |
| Cote sur rouleaux (E) | 108,5 mm |
| Cote sous Rouleaux (F) | 78,5 mm |
| Diamètre ext. Collet bague int. / Diamètre ext. bague HJ (d1) | 84,4 mm |
| Diamètre int.Collet Bague ext. (D1) | 104,3 mm |
| Rayon mini de Raccordement (rs) | 1,5 mm |
| Rayon mini de Raccordement r1s | 1,5 mm |
| Classe de Jeu Radial | CN |
| Masse | 1,05 kg |
| Marque | SNR |
PERFORMANCE PRODUIT | |
|---|---|
| Capacité charge dynamique (C) | 107 kN |
| Capacité Charge Statique (C0) | 119 kN |
| Charge limite à la fatigue (Cu) | 14,5 kN |
| Vitesse thermique de référence (Nref) | 5000 tr/min |
| Vitesse Limite Mécanique (Nlim) | 6900 tr/min |
| Vitesse limite Lub huile (Nlim) | 5700 tr/min |
| Vitesse limite Lub graisse (Nlim) | 4700 tr/min |
| Temp mini de Fonctionnement (Tmin) | -20 °C |
| Temp maxi de Fonctionnement (Tmax) | 120 °C |
| Fréquence propre Cage (60 t./min.) | 0,42 Hz |
| Fréquence propre Corps Roulants (60 t./min.) | 6,073 Hz |
| Fréquence propre BE (60 t./min.) | 6,717 Hz |
| Fréquence propre BI (60 t./min.) | 9,283 Hz |
AJUSTEMENTS | |
|---|---|
| Diamètre mini épaulement BI (da min) | 73 mm |
| Diamètre maxi épaulement petite face da max | 77 mm |
| Diamètre de passage mini BINU db | 81 mm |
| Diamètre de Passage mini BINJ et BIN dc min | 87 mm |
| Diamètre maxi épaulement BE (Da max) | 112 mm |
| Rayon maxi de raccordement ra max | 1,5 mm |
| Rayon maxi de raccordement r1a | 1,5 mm |
