Roulement à 1 rangée de rouleaux cylindriques, pour charges axiales dans un sens, dissociable, cage tôle
Dans la famille des roulements à rouleaux cylindriques, le roulement à une rangée de rouleaux supporte des charges radiales élevées. Les gammes standards ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sont déclinées avec différents types de cage, alésages, bagues d'épaulement.
Fichier 3D
Fiche technique
Spécification

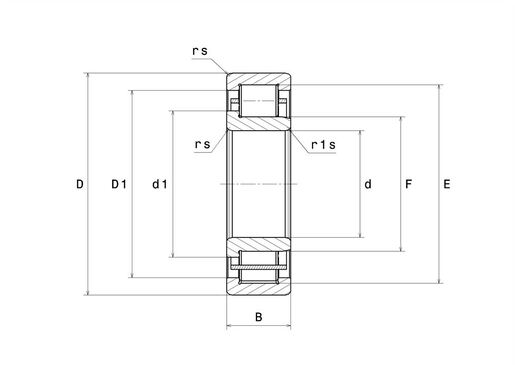

DEFINITION TECHNIQUE | |
|---|---|
| Diamètre Intérieur (d) | 50 mm |
| Diamètre Extérieur (D) | 130 mm |
| Largeur du roulement ou de la bague intérieure (B) | 31 mm |
| Cote sur rouleaux (E) | 110,8 mm |
| Cote sous Rouleaux (F) | 70,8 mm |
| Diamètre ext. Collet bague int. / Diamètre ext. bague HJ (d1) | 78,8 mm |
| Rayon mini de Raccordement (rs) | 2,1 mm |
| Rayon mini de Raccordement r1s | 2,1 mm |
| Classe de Jeu Radial | CN |
| Masse | 2,16 kg |
| Marque | NTN |
PERFORMANCE PRODUIT | |
|---|---|
| Capacité charge dynamique (C) | 143 kN |
| Capacité Charge Statique (C0) | 124 kN |
| Charge limite à la fatigue (Cu) | 15,1 kN |
| Vitesse limite Lub huile (Nlim) | 5500 tr/min |
| Vitesse limite Lub graisse (Nlim) | 4700 tr/min |
| Temp mini de Fonctionnement (Tmin) | -40 °C |
| Temp maxi de Fonctionnement (Tmax) | 120 °C |
| Fréquence propre Cage (60 t./min.) | 0,39 Hz |
| Fréquence propre Corps Roulants (60 t./min.) | 4,32 Hz |
| Fréquence propre BE (60 t./min.) | 3,899 Hz |
| Fréquence propre BI (60 t./min.) | 6,101 Hz |
AJUSTEMENTS | |
|---|---|
| Diamètre mini épaulement BI (da min) | 61 mm |
| Diamètre maxi épaulement petite face da max | 69 mm |
| Diamètre de Passage mini BINJ et BIN dc min | 81 mm |
| Diamètre maxi épaulement BE (Da max) | 119 mm |
| Rayon maxi de raccordement ra max | 2 mm |
