SES210 - SNR

SES210

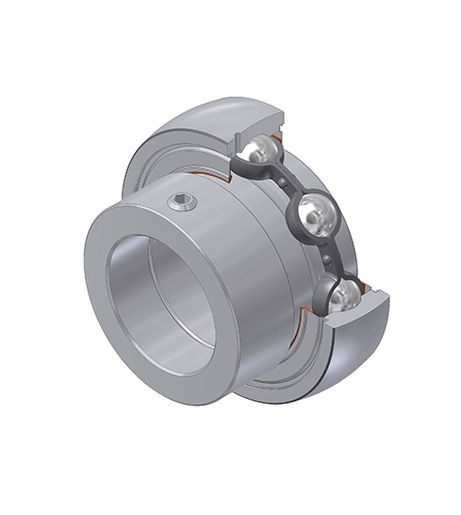

Insert en acier inoxydable, diamètre extérieur sphérique, fixation par bagues excentriques, joint à une lèvre, graisse alimentaire

Les roulements inserts pour paliers auto-aligneurs, sont proposés avec différents choix de supports pour un assemblage facilité.

Téléchargement

Fichier CAD

Fiche technique

Nous contacter
Spécification

DEFINITION TECHNIQUE

Largeur BI B 30,2 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 43,7 mm
Largeur collier excentrique / écrou + rondelle manchon (B2) 18,3 mm
Largeur BE (C) 20 mm
Distance centre BE / centre zone de lubrification (C1) 6,5 mm
Diamètre arbre (d) 50 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 69,9 mm
Diamètre extérieur BE (D) 90 mm
Taille vis de réglage (G) M8x1
Distance vis de réglage (m) 6,5 mm
Rayon BI (r) 1
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 10 mm
Taille clé (SW) 4 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 27,5 kN
Capacite de charge statique C0 23,7 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 0,75 kg
Couple de serrage recommandé pour la vis cuvette 8,3 N-m
