SESP207-22 - SNR

SESP207-22

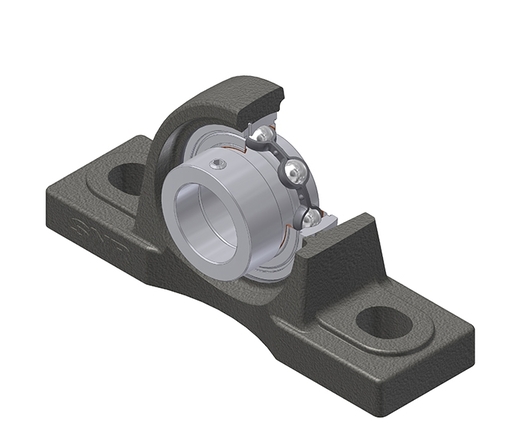

Corps en acier inoxydable moulé, roulement à billes à insert en acier inoxydable avec bague excentrique, joint à une lèvre, graisse alimentaire

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fichier CAD

Fiche technique

KitCe kit contient les articles suivants - SP207 - SES207-22
Nous contacter
Spécification

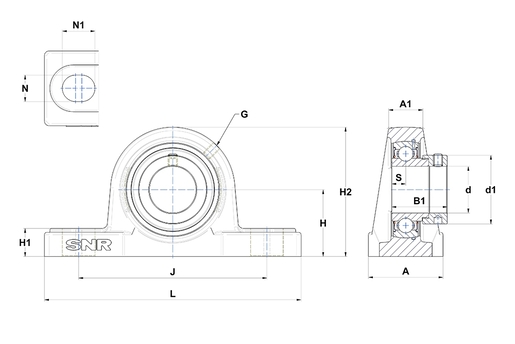

DEFINITION TECHNIQUE

A 48 mm
Largeur au sommet du logement (A1) 27 mm
Largeur BI B 25,4 mm
Diamètre arbre (d) 34,925 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 55,6 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 47,6 mm
Hauteur de l'assise du logement (H1) 19 mm
Hauteur du logement (H2) 94 mm
Distance entre trou de fixation (J) 127 mm
L 167 mm
Dimension trou de fixation (N) 17 mm
Longueur du trou de montage (N1) 21 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 8,5 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 20,1 kN
Capacite de charge statique C0 15,6 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 2,01 kg
Couple de serrage recommandé pour la vis cuvette 8,3 N-m
