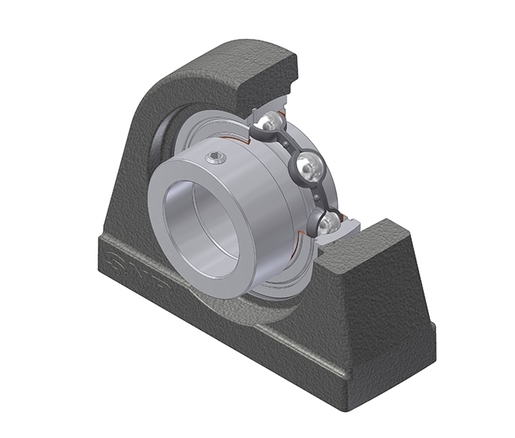

Corps en acier inoxydable moulé, roulement à billes à insert en acier inoxydable avec bague excentrique, joint à une lèvre, graisse alimentaire
Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.
Fichier CAD
Fiche technique
Spécification

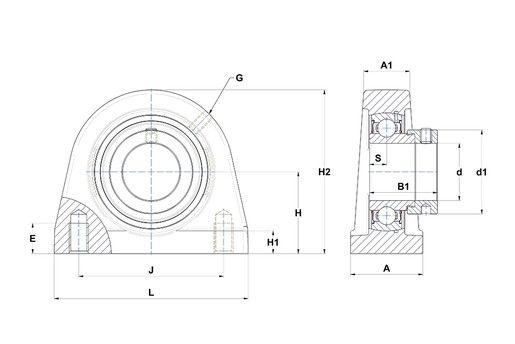

DEFINITION TECHNIQUE | |
|---|---|
| A | 38 mm |
| Largeur au sommet du logement (A1) | 23 mm |
| Largeur BI B | 21,5 mm |
| Diamètre arbre (d) | 19,05 mm |
| Diamètre extérieur du collier excentrique / écrou du manchon (d1) | 33,3 mm |
| Profondeur du filetage du trou de montage (E) | 13 mm |
| Graisseur (G) | M6x1 |
| Distance base du logement au centre du roulement (H) | 33,3 mm |
| Hauteur de l'assise du logement (H1) | 11 mm |
| Hauteur du logement (H2) | 65 mm |
| Distance entre trou de fixation (J) | 50,8 mm |
| L | 73 mm |
| Dimension trou de fixation (N) | M8 |
| Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) | 7 mm |
| Marque | SNR |
PERFORMANCE PRODUIT | |
|---|---|
| Capacité de charge dynamique C | 10,1 kN |
| Capacite de charge statique C0 | 6,8 kN |
| Température mini de fonctionnement T min | -20 °C |
| Température maxi de fonctionnement T max | 100 °C |
AUTRES FONCTIONNALITES | |
|---|---|
| Masse | 0,67 kg |
| Couple de serrage recommandé pour la vis cuvette | 3,9 N-m |
