SNOE219CAF - SNR

SNOE219CAF

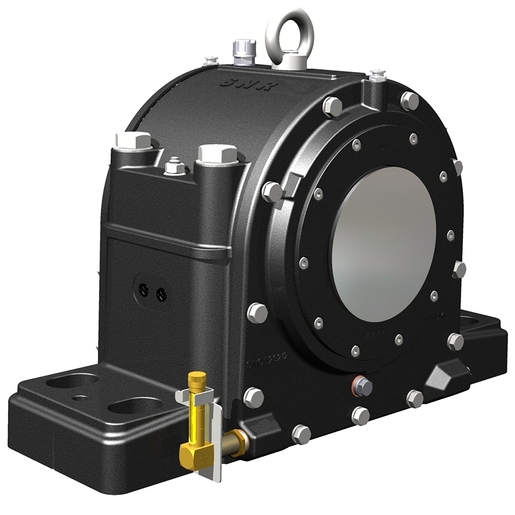

Corps de palier en deux parties pour roulements à rotule sur rouleaux avec alésage cylindrique, fabrication en fonte, pour lubrification à l’huile

Corps de paliers à semelles en 2 parties, en fonte grise ou ductile, pour arbre traversant ou bout d'arbre.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

DEFINITION TECHNIQUE

d - Diamètre intérieur 95 mm
d1 - Diamètre intérieur grande sortie 100 mm
d3 - Filetage sur l'arbre M95x2
a - Longueur logement 490 mm
b - Largeur embase logement 160 mm
c - Hauteur embase logement 50 mm
g - Distance entre épaulement côté grand arbre et le centre du roulement 67 mm
g1 - Distance entre épaulement côté petit arbre et le centre du roulement 42 mm
h - Hauteur au centre du roulement 150 mm
h1 - Hauteur du logement 270 mm
l - Largeur milieu du logement 170 mm
l1 - Largeur logement entre couvercles 250 mm
l2 - Distance flotante (x2) 0 mm
m - Distance trou de fixation (longueur) 400 mm
n - Distance trou de fixation (largeur) 80 mm
u - Largeur trou de fixation 30 mm
v - Longueur trou de fixation 45 mm
r - Diamètre max rayon épaulement arbre 1 mm
D - Diamètre extérieur roulement 170 mm
Niveau d'huile 55-70 mm
Quantité d'huile 1600 cm³
Masse 55 kg
Matériau de logement grey cast
Marque SNR
Product classification image

COMPOSANTS ASSOCIÉS - GÉNÉRAL

Roulement 22219
Écrou KM 19
Rondelle de blocage MB 19

COMPOSANTS ASSOCIES - OPTION

Bandes de feutre (en option) 9x7,5x389

ECROUS

G - Boulons de fixation M24
Couple recommandé boulons de fixation 440 N-m
Boulons d'assemblage M16
Couple recommandé boulons d'assemblage 130 N-m
Boulon(s) à œil M12
