SNOE234-2DCBF - SNR

SNOE234-2DCBF

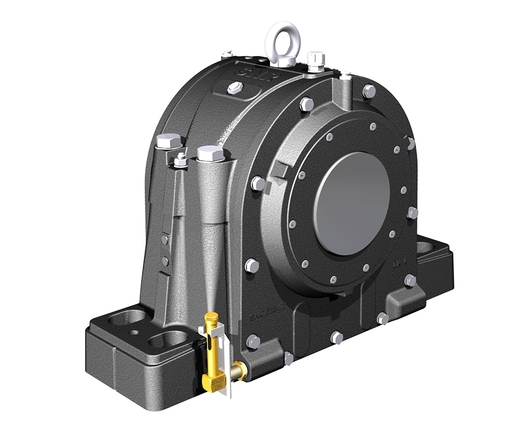

Corps de palier en deux parties pour roulements à rotule sur rouleaux avec alésage cylindrique, fabrication en fonte ductile, pour lubrification à l’huile

Corps de paliers à semelles en 2 parties, en fonte grise ou ductile, pour arbre traversant ou bout d'arbre.

Téléchargement

Fiche technique

Nous contacter
Spécification

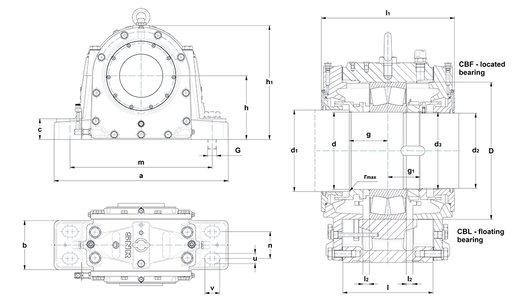

DEFINITION TECHNIQUE

Diamètre intérieur d 170 mm
Diamètre intérieur grande sortie d1 176 mm
Diamètre intérieur petite sortie d2 165 mm
Filetage sur l'arbre d3 M170x3
Longueur logement a 710 mm
Largeur embase logement b 200 mm
Hauteur embase logement c 85 mm
Distance entre épaulement côté grand arbre et le centre du roulement g 90 mm
Distance entre épaulement côté petit arbre et le centre du roulement g1 73 mm
Hauteur au centre du roulement h 260 mm
Hauteur du logement h1 460 mm
Largeur milieu du logement l 210 mm
Largeur logement entre couvercles l1 312 mm
Distance flotante (x2) l2 0 mm
Distance trou de fixation (longueur) m 580 mm
Distance trou de fixation (largeur) n 110 mm
Largeur trou de fixation u 42 mm
Longueur trou de fixation v 60 mm
Diamètre maxi rayon épaulement arbre r 1,6 mm
Diamètre extérieur roulement (D) 310 mm
Niveau d'huile 90-105 mm
Quantité d'huile 5200 cm³
Masse 177 kg
Nouveau matériau de logement ductile cast
Marque SNR
Product classification image

COMPOSANTS ASSOCIÉS - GÉNÉRAL

Roulement 22234
Écrou KM 34
Rondelle de blocage MB 34

COMPOSANTS ASSOCIES - OPTION

Bandes de feutre (en option) 9x7,5x685

ECROUS

Boulons de fixation (G) M36
Couple recommandé boulons de fixation 1520 N-m
Boulons d'assemblage M24
Couple recommandé boulons d'assemblage 440 N-m
Boulon(s) à œil M20
