UC204G2L3 - SNR

UC204G2L3

Diamètre extérieur sphérique, fixation par vis de fixation, joint triple lèvre

Les roulements inserts pour paliers auto-aligneurs, sont proposés avec différents choix de supports pour un assemblage facilité.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

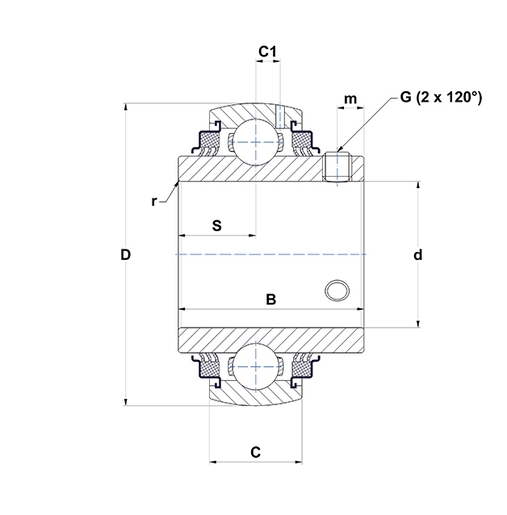

DEFINITION TECHNIQUE

B - Largeur Bague Intérieure 31 mm
C - Largeur Bague Extérieure 16 mm
C1 - Distance centre BE / centre zone de lubrification 4,4 mm
d - Diamètre arbre 20 mm
D - Diamètre extérieur BE 47 mm
G - Taille vis de réglage M6x1
m - Distance vis de réglage 4,7 mm
r - Rayon Bague Intérieure 0.6
S - Distance centre du chemin roulement à la face de la BI (côté opposé système de blocage) 12,7 mm
SW - Taille clé 3 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

C - Capacité de charge dynamique 12,8 kN
C0 - Capacite de charge statique 6,65 kN
Température min de fonctionnement -20 °C
Température max de fonctionnement 100 °C

AUTRES FONCTIONNALITES

Masse 0,17 kg
Couple de serrage recommandé pour la vis cuvette 5,5 N-m
