Diamètre extérieur sphérique, fixation par vis de fixation, joint labyrinthe, pour applications à haute température
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information

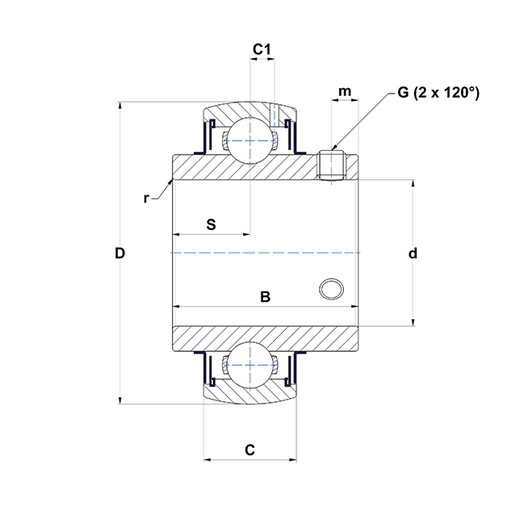

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| B - Largeur Bague Intérieure | 55,6 mm |
| C - Largeur Bague Extérieure | 25 mm |
| C1 - Distance centre BE / centre zone de lubrification | 7,2 mm |
| d - Diamètre arbre | 55 mm |
| D - Diamètre extérieur BE | 100 mm |
| G - Taille vis de blocage | M10x1,25 |
| m - Distance vis de blocage | 9 mm |
| r - Rayon Bague Intérieure | 1.1 |
| S - Distance face / centre du palier | 22,2 mm |
| f0 - Facteur | 14.4 |
| SW - Taille clé | 5 mm |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité de charge dynamique | 43,55 kN |
| C0 - Capacite de charge statique | 29,2 kN |
| Température min de fonctionnement | -20 °C |
| Température max de fonctionnement | 200 °C |
| AUTRES FONCTIONNALITES | |
|---|---|
| Masse | 1,12 kg |
| Couple de serrage recommandé pour la vis de blocage | 22 N-m |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence de passage sur bague extérieure (60 tr/min) | 4,078 Hz |
| BPFI - Fréquence de passage sur bague intérieure (60 tr/min) | 5,922 Hz |
| BSF - Fréquence de passage élément roulant (60 tr/min) | 5,24 Hz |
| BRF - Fréquence de rotation élément roulant (60 tr/min) | 2,62 Hz |
| FTF - Fréquence de rotation cage (60 tr/min) | 0,408 Hz |
