UCFC203L3CO - SNR

UCFC203L3CO

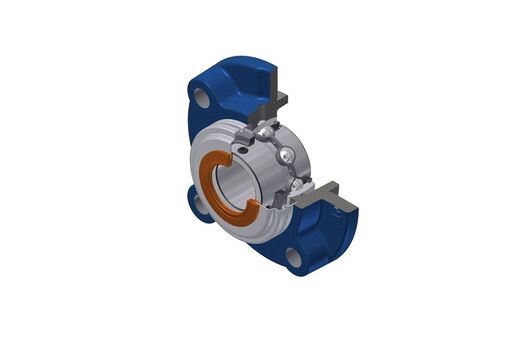

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint triple lèvre

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - UC203G2L3 - SCO204-17 - FC204N
Nous contacter
Spécification

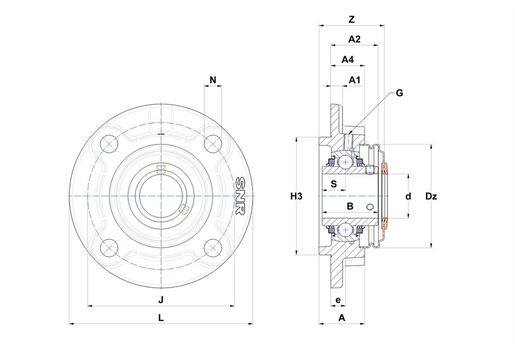

DEFINITION TECHNIQUE

Hauteur du logement (A) 25,5 mm
Hauteur de l'embase / hauteur de la bride (A1) 6 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 28,3 mm
Hauteur du logement à partir de la surface de montage (A4) 20,5 mm
Largeur BI B 31 mm
Diamètre arbre (d) 17 mm
Diamètre extérieur du couvercle (Dz) 54 mm
Distance entre la surface de montage et le centre du roulement (e) 10 mm
Graisseur (G) M6x1
Diamètre de centrage (H3) 62 mm
Distance entre trou de fixation (J) 78 mm
Largeur / diamètre du logement (L) 100 mm
Dimension trou de fixation (N) 12 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 12,7 mm
Largeur hors couvercle 37 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 12,8 kN
Capacite de charge statique C0 6,65 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 0,7 kg
Couple de serrage recommandé pour la vis cuvette 5,5 N-m
