UCFL208-25L4CO - SNR

UCFL208-25L4CO

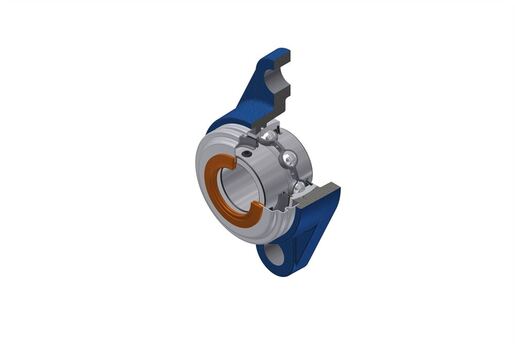

Corps en fonte, roulement à billes à insert radial avec vis de fixation, système d’étanchéité L4

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - UC208-25G2L4 - FL208N - SCOU208-25
Nous contacter
Spécification

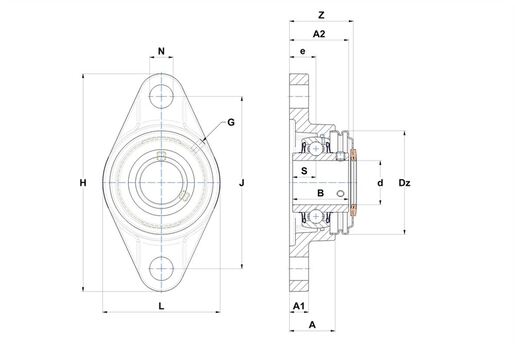

DEFINITION TECHNIQUE

Hauteur du logement (A) 36 mm
Hauteur de l'embase / hauteur de la bride (A1) 14 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 51,2 mm
Largeur BI B 49,2 mm
Diamètre arbre (d) 39,688 mm
Diamètre extérieur du couvercle (Dz) 88 mm
Distance entre la surface de montage et le centre du roulement (e) 21 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 175 mm
Distance entre trou de fixation (J) 144 mm
Largeur / diamètre du logement (L) 100 mm
Dimension trou de fixation (N) 16 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 19 mm
Largeur hors couvercle 55,7 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 29,6 kN
Capacite de charge statique C0 18,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 1,542 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
