UCFLE207-21NT04 - SNR

UCFLE207-21NT04

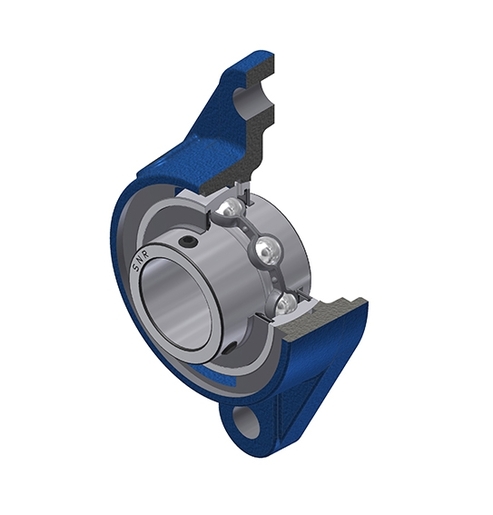

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint d’étanchéité avec bague d’étanchéité, pour applications à basse température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - UC207-21G2T04 - FLE207N
Nous contacter
Spécification

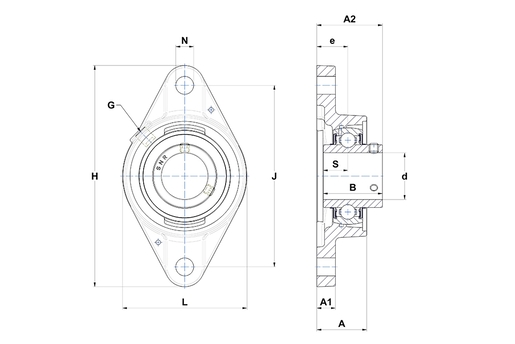

DEFINITION TECHNIQUE

Hauteur du logement (A) 33,7 mm
Hauteur de l'embase / hauteur de la bride (A1) 12,5 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 46,4 mm
Largeur BI B 42,9 mm
Diamètre arbre (d) 33,338 mm
Distance entre la surface de montage et le centre du roulement (e) 21 mm
Graisseur (G) R1/8"
Longueur, largeur ou diamètre du logement (H) 155 mm
Distance entre trou de fixation (J) 130 mm
Largeur / diamètre du logement (L) 92 mm
Dimension trou de fixation (N) 14 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 17,5 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 25,7 kN
Capacite de charge statique C0 15,2 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 1,11 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
