UCFLE210-30T20CC - SNR

UCFLE210-30T20CC

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint labyrinthe, pour applications à haute température.

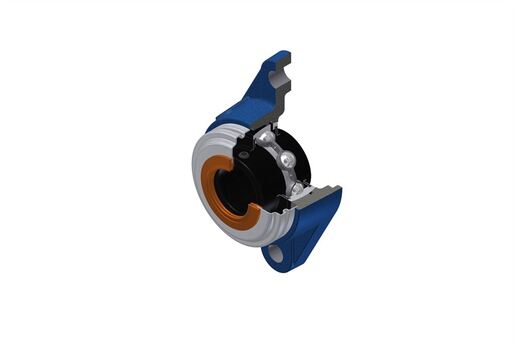

Sur les images, le palier applique est représenté avec un capot ouvert. Le produit que vous avez choisi est équipé d'un capot fermé.

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - UC210-30G2T20 - SCC210 - SCC210 - FLE210N
Nous contacter
Spécification

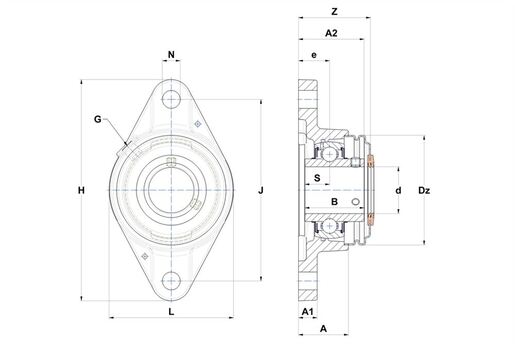

DEFINITION TECHNIQUE

Hauteur du logement (A) 41,6 mm
Hauteur de l'embase / hauteur de la bride (A1) 13 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 60,6 mm
Largeur BI B 51,6 mm
Diamètre arbre (d) 47,625 mm
Diamètre extérieur du couvercle (Dz) 100 mm
Distance entre la surface de montage et le centre du roulement (e) 28 mm
Graisseur (G) System.Collections.Generic.List`1[System.String]
Longueur, largeur ou diamètre du logement (H) 190 mm
Distance entre trou de fixation (J) 157 mm
Largeur / diamètre du logement (L) 116 mm
Dimension trou de fixation (N) System.Collections.Generic.List`1[System.String]
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 19 mm
Largeur hors couvercle 64,7 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 35,1 kN
Capacite de charge statique C0 23,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 2,293 kg
Couple de serrage recommandé pour la vis cuvette 16,8 N-m
