UCFLZ205-14 - SNR

UCFLZ205-14

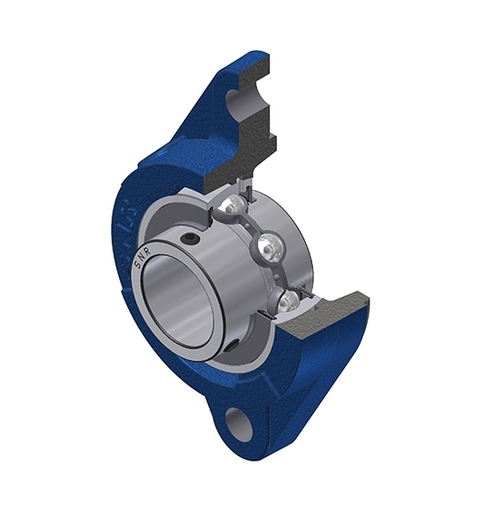

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint d’étanchéité avec bague d’étanchéité

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - UC205-14G2 - FLZ205
Nous contacter
Spécification

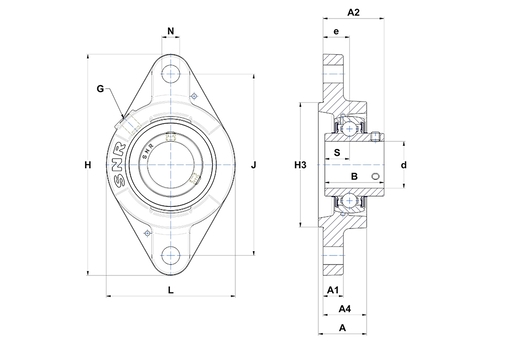

DEFINITION TECHNIQUE

Hauteur du logement (A) 32,5 mm
Hauteur de l'embase / hauteur de la bride (A1) 12 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 38,7 mm
Hauteur du logement à partir de la surface de montage (A4) 29 mm
Largeur BI B 34 mm
Diamètre arbre (d) 22,225 mm
Distance entre la surface de montage et le centre du roulement (e) 19 mm
Graisseur (G) R1/8"
Longueur, largeur ou diamètre du logement (H) 124 mm
Diamètre de centrage (H3) 60 mm
Distance entre trou de fixation (J) 99 mm
Largeur / diamètre du logement (L) 70 mm
Dimension trou de fixation (N) 11,5 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 14,3 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 14 kN
Capacite de charge statique C0 7,88 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 0,71 kg
Couple de serrage recommandé pour la vis cuvette 3,7 N-m
