UCP212-38T20CC - SNR

UCP212-38T20CC

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint labyrinthe, pour applications à haute température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - UC212-38G2T20 - P212N - SCOU212-38 - SCC212
Nous contacter
Spécification

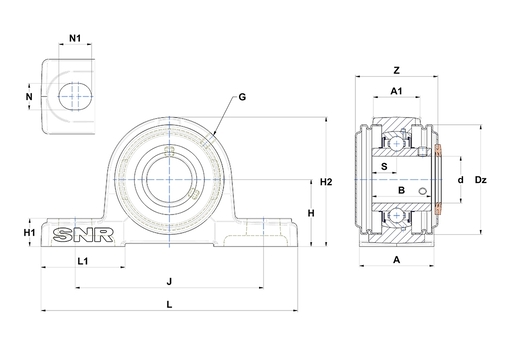

DEFINITION TECHNIQUE

A 70 mm
Largeur au sommet du logement (A1) 44 mm
Largeur BI B 65,1 mm
Diamètre arbre (d) 60,325 mm
Diamètre extérieur du couvercle (Dz) 120 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 69,8 mm
Hauteur de l'assise du logement (H1) 25 mm
Hauteur du logement (H2) 138 mm
Distance entre trou de fixation (J) 184 mm
L 241 mm
Longueur de l'assise du logement (L1) 70 mm
Dimension trou de fixation (N) 20 mm
Longueur du trou de montage (N1) 25 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 25,4 mm
Largeur hors couvercle 90 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 52,5 kN
Capacite de charge statique C0 32,8 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 5,26 kg
Couple de serrage recommandé pour la vis cuvette 16,8 N-m
