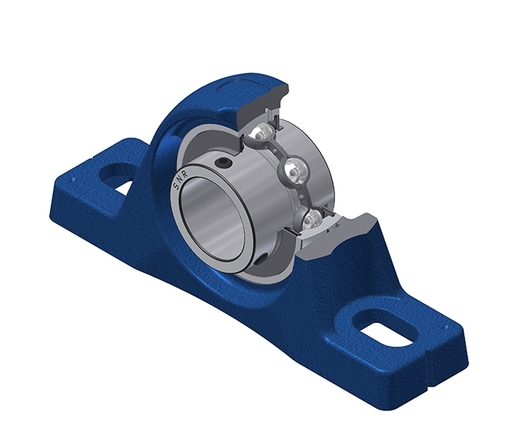

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint d’étanchéité avec bague d’étanchéité, pour applications à basse température
Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.
Fiche technique
Spécification

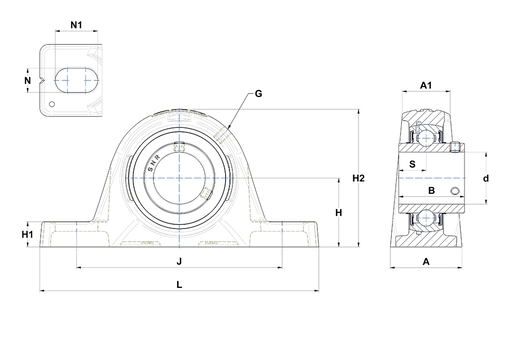

DEFINITION TECHNIQUE | |
|---|---|
| A | 60 mm |
| Largeur au sommet du logement (A1) | 39,5 mm |
| Largeur BI B | 55,6 mm |
| Diamètre arbre (d) | 55 mm |
| Graisseur (G) | System.Collections.Generic.List`1[System.String] |
| Distance base du logement au centre du roulement (H) | 61,3 mm |
| Hauteur de l'assise du logement (H1) | 23,2 mm |
| Hauteur du logement (H2) | 128 mm |
| Distance entre trou de fixation (J) | 170,5 mm |
| L | 219,5 mm |
| Dimension trou de fixation (N) | System.Collections.Generic.List`1[System.String] |
| Longueur du trou de montage (N1) | 26 mm |
| Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) | 22,2 mm |
| Marque | SNR |
PERFORMANCE PRODUIT | |
|---|---|
| Capacité de charge dynamique C | 43,55 kN |
| Capacite de charge statique C0 | 29,2 kN |
| Température mini de fonctionnement T min | -40 °C |
| Température maxi de fonctionnement T max | 100 °C |
AUTRES FONCTIONNALITES | |
|---|---|
| Masse | 3,92 kg |
| Couple de serrage recommandé pour la vis cuvette | 22 N-m |
