Diamètre extérieur sphérique, fixation par manchon de serrage, joint d’étanchéité avec bague d’étanchéité
Les roulements inserts pour paliers auto-aligneurs, sont proposés avec différents choix de supports pour un assemblage facilité.
Se connecter
Pour ajouter ce produit au panierDocumentation
Product information

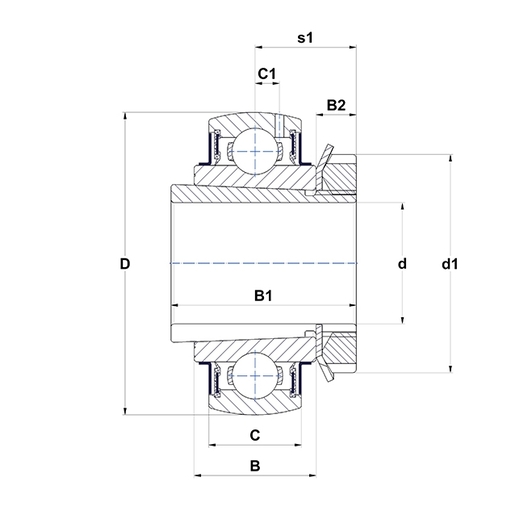

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| B - Largeur Bague Intérieure | 21 mm |
| B1 - Largeur total Bague Intérieure | 35 mm |
| B2 - Largeur collier excentrique / écrou | 8 mm |
| C - Largeur Bague Extérieure | 17 mm |
| C1 - Distance centre BE / centre zone de lubrification | 4,3 mm |
| d - Diamètre arbre | 19,05 mm |
| d1 - Diamètre extérieur du collier excentrique / écrou du manchon | 38 mm |
| D - Diamètre extérieur BE | 52 mm |
| f0 - Facteur | 14 |
| PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité de charge dynamique | 14 kN |
| C0 - Capacite de charge statique | 7,88 kN |
| Température min de fonctionnement | -20 °C |
| Température max de fonctionnement | 100 °C |
| AUTRES FONCTIONNALITES | |
|---|---|
| Masse | 0,24 kg |
| Référence du manchon | H2305-12 |
| FREQUENCES ROULEMENT | |
|---|---|
| BPFO - Fréquence de passage sur bague extérieure (60 tr/min) | 3,582 Hz |
| BPFI - Fréquence de passage sur bague intérieure (60 tr/min) | 5,418 Hz |
| BSF - Fréquence de passage élément roulant (60 tr/min) | 4,697 Hz |
| BRF - Fréquence de rotation élément roulant (60 tr/min) | 2,348 Hz |
| FTF - Fréquence de rotation cage (60 tr/min) | 0,398 Hz |
