UKFL208H - SNR

UKFL208H

Corps en fonte, roulement à billes à insert radial avec manchon de serrage, joint d’étanchéité avec bague d’étanchéité

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fichier CAD

Fiche technique

KitCe kit contient les articles suivants - UK208G2H - FL208
Nous contacter
Spécification

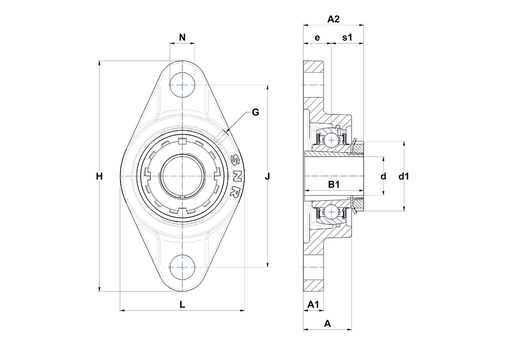

DEFINITION TECHNIQUE

Hauteur du logement (A) 36 mm
Hauteur de l'embase / hauteur de la bride (A1) 14 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 45,5 mm
Largeur BI B 29 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 46 mm
Diamètre arbre (d) 35 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 58 mm
Distance entre la surface de montage et le centre du roulement (e) 21 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 175 mm
Largeur / diamètre du logement (L) 100 mm
Dimension trou de fixation (N) 16 mm
Distance entre écrou et le milieu du chemin de roulement (s1) 24,5 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 29,6 kN
Capacite de charge statique C0 18,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 1,54 kg
Référence du manchon H2308
