UKPE211HCC - SNR

UKPE211HCC

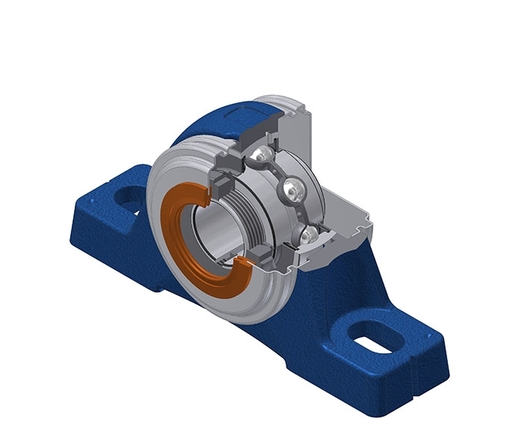

Corps en fonte, roulement à billes à insert radial avec manchon de serrage, joint d’étanchéité avec bague d’étanchéité

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fichier 3D

Fiche technique

KitCe kit contient les articles suivants - UK211G2H - SCC211 - SCO211-50 - SCC211 - SCO211-50 - PE211N
Nous contacter
Spécification

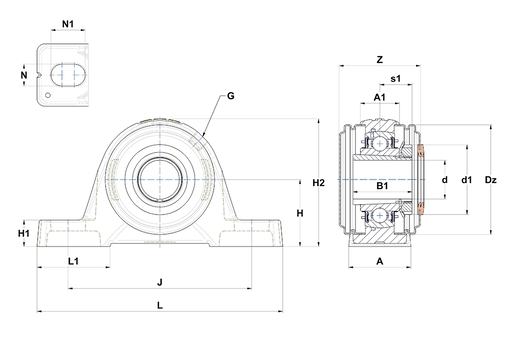

DEFINITION TECHNIQUE

A 60 mm
Largeur au sommet du logement (A1) 35 mm
Largeur BI B 33 mm
Diamètre arbre (d) 50 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 75 mm
Diamètre extérieur du couvercle (Dz) 110 mm
Graisseur (G) System.Collections.Generic.List`1[System.String]
Distance base du logement au centre du roulement (H) 63,5 mm
Hauteur de l'assise du logement (H1) 22,5 mm
Hauteur du logement (H2) 124,5 mm
Distance entre trou de fixation (J) 176 mm
L 222 mm
Longueur de l'assise du logement (L1) 68 mm
Dimension trou de fixation (N) System.Collections.Generic.List`1[System.String]
Longueur du trou de montage (N1) 30 mm
Largeur hors couvercle 77,7 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 43,55 kN
Capacite de charge statique C0 29,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 3,755 kg
Référence du manchon System.Collections.Generic.List`1[System.String]
