UKPG210H - SNR

UKPG210H

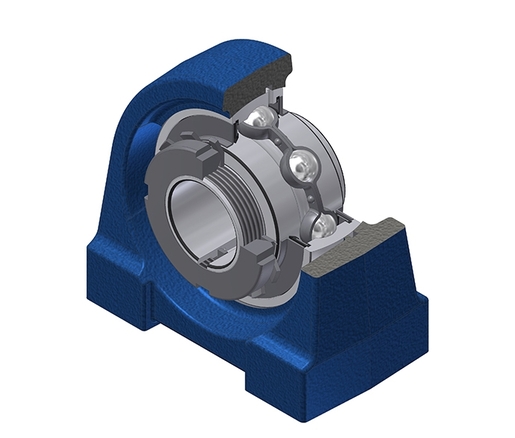

Corps en fonte, roulement à billes à insert radial avec manchon de serrage, joint d’étanchéité avec bague d’étanchéité

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fichier CAD

Fiche technique

KitCe kit contient les articles suivants - UK210G2H - PG210
Nous contacter
Spécification

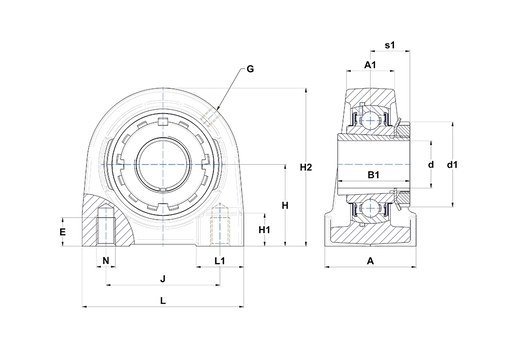

DEFINITION TECHNIQUE

A 60 mm
Largeur au sommet du logement (A1) 35 mm
Largeur BI B 31 mm
Diamètre arbre (d) 45 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 70 mm
Profondeur du filetage du trou de montage (E) 25 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 57,2 mm
Hauteur de l'assise du logement (H1) 21 mm
Hauteur du logement (H2) 114 mm
Distance entre trou de fixation (J) 95 mm
L 135 mm
Longueur de l'assise du logement (L1) 40 mm
Dimension trou de fixation (N) M16
Distance entre écrou et le milieu du chemin de roulement (s1) 27,5 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 35,1 kN
Capacite de charge statique C0 23,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 2,95 kg
Référence du manchon H2310
