Corps en fonte, roulement à billes à insert radial avec manchon de serrage, joint d’étanchéité avec bague d’étanchéité.

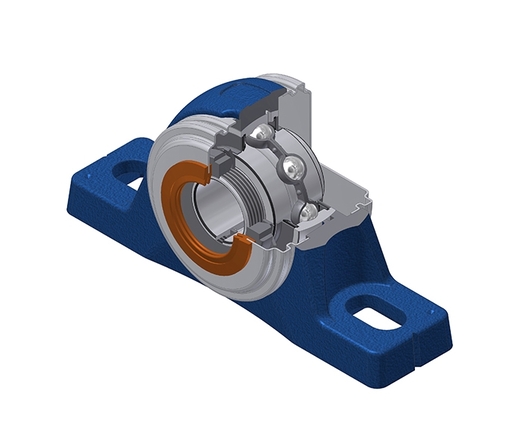

Sur les images, le palier auto-aligneur est représenté avec un capot ouvert et un capot fermé. Le produit que vous avez choisi est équipé de deux capots ouverts.
Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.
Fichier 3D
Fiche technique
Spécification

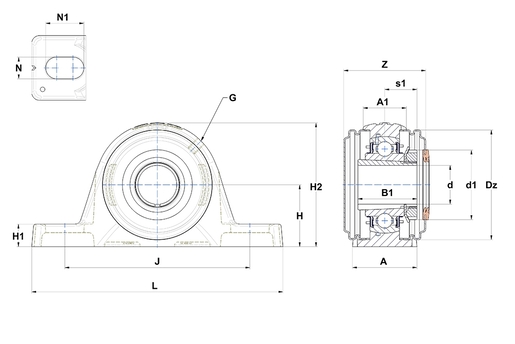

DEFINITION TECHNIQUE | |
|---|---|
| A | 79,4 mm |
| Largeur au sommet du logement (A1) | 50,8 mm |
| Largeur BI B | 36 mm |
| Diamètre arbre (d) | 55 mm |
| Diamètre extérieur du collier excentrique / écrou du manchon (d1) | 80 mm |
| Diamètre extérieur du couvercle (Dz) | 120 mm |
| Graisseur (G) | System.Collections.Generic.List`1[System.String] |
| Distance base du logement au centre du roulement (H) | 68,3 mm |
| Hauteur de l'assise du logement (H1) | 28,6 mm |
| Hauteur du logement (H2) | 138,1 mm |
| Distance entre trou de fixation (J) | 193,7 mm |
| L | 245 mm |
| Dimension trou de fixation (N) | System.Collections.Generic.List`1[System.String] |
| Longueur du trou de montage (N1) | 29,1 mm |
| Largeur hors couvercle | 66 mm |
| Marque | SNR |
PERFORMANCE PRODUIT | |
|---|---|
| Capacité de charge dynamique C | 52,5 kN |
| Capacite de charge statique C0 | 32,8 kN |
| Température mini de fonctionnement T min | -20 °C |
| Température maxi de fonctionnement T max | 100 °C |
AUTRES FONCTIONNALITES | |
|---|---|
| Masse | 5,367 kg |
| Référence du manchon | System.Collections.Generic.List`1[System.String] |
