USEHE209-26 - SNR

USEHE209-26

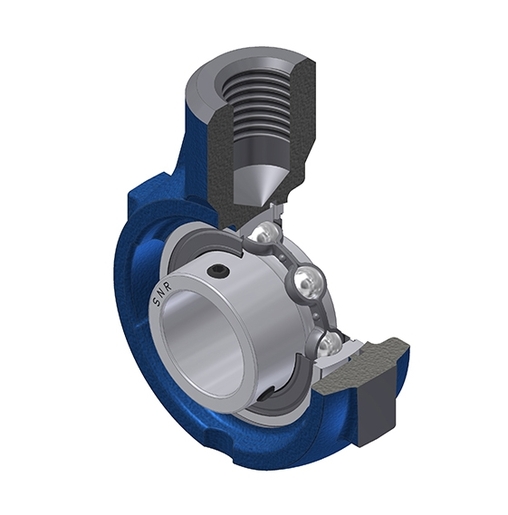

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint à une lèvre

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - US209-26G2 - EHE209
Nous contacter
Spécification

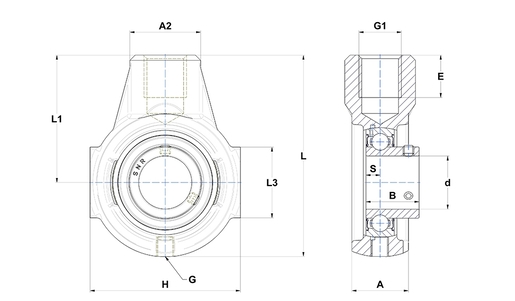

DEFINITION TECHNIQUE

A 40 mm
A2 40 mm
Hauteur totale - cadre + insert (A5) 31 mm
Largeur BI B 41,2 mm
Diamètre arbre (d) 41,275 mm
Profondeur du filetage du trou de montage (E) 24 mm
Graisseur (G) R1/8"
Taille du filetage (G1) M24
Longueur, largeur ou diamètre du logement (H) 110 mm
L 145 mm
L1 90 mm
L3 45 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 10,2 mm
Taille clé (SW) 3,969 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 31,85 kN
Capacite de charge statique C0 20,8 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 1,95 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
