USP211-32T04CC - SNR

USP211-32T04CC

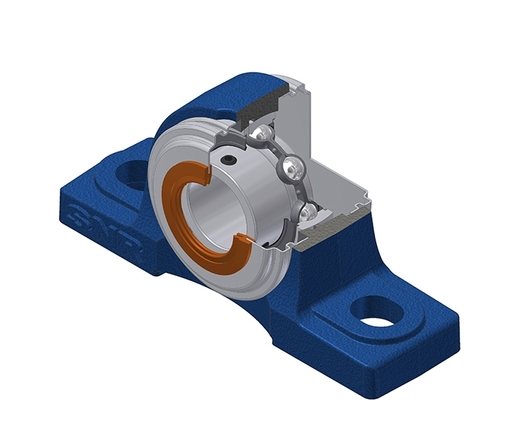

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint à une lèvre, pour applications à basse température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - US211-32G2T04 - SCC211 - SCOU211-32 - P211N
Nous contacter
Spécification

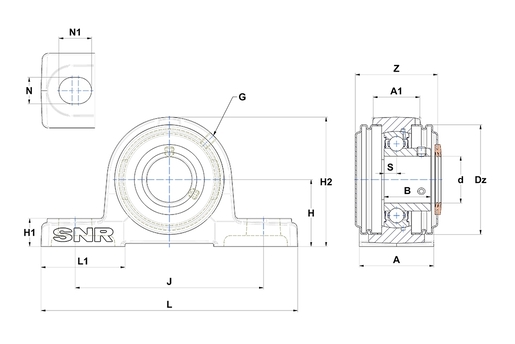

DEFINITION TECHNIQUE

A 60 mm
Largeur au sommet du logement (A1) 40 mm
Largeur BI B 45,3 mm
Diamètre arbre (d) 50,8 mm
Diamètre extérieur du couvercle (Dz) 110 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 63,5 mm
Hauteur de l'assise du logement (H1) 22 mm
Hauteur du logement (H2) 126 mm
Distance entre trou de fixation (J) 171 mm
L 219 mm
Longueur de l'assise du logement (L1) 70 mm
Dimension trou de fixation (N) 20 mm
Longueur du trou de montage (N1) 25 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 11,8 mm
Largeur hors couvercle 77 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 43,55 kN
Capacite de charge statique C0 29,2 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 3,765 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
