UST206-19T04CO - SNR

UST206-19T04CO

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint à une lèvre, pour applications à basse température.

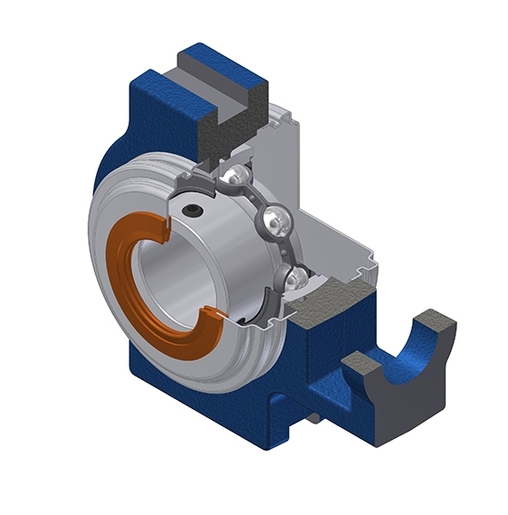

Sur les images, le palier auto-aligneur est représenté avec un capot ouvert et un capot fermé. Le produit que vous avez choisi est équipé de deux capots ouverts.

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - US206-19G2T04 - SCOU206-19 - T206N
Nous contacter
Spécification

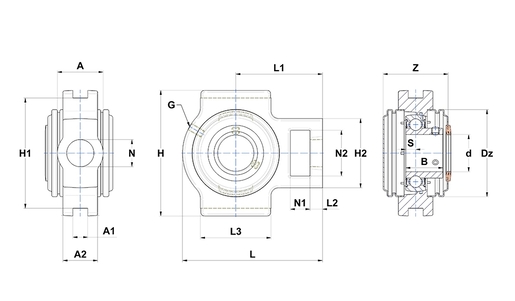

DEFINITION TECHNIQUE

A 37 mm
A1 12 mm
A2 28 mm
Hauteur totale - cadre + insert (A5) 22 mm
Largeur BI B 30 mm
Diamètre arbre (d) 30,163 mm
Diamètre extérieur du couvercle (Dz) 70 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 102 mm
H1 89 mm
H2 56 mm
L 113 mm
L1 70 mm
L2 10 mm
L3 57 mm
Dimension trou de fixation (N) 22 mm
N1 16 mm
N2 37 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 8 mm
Taille clé (SW) 3,175 mm
Largeur hors couvercle 35,6 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 19,5 kN
Capacite de charge statique C0 11,2 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 1,194 kg
Couple de serrage recommandé pour la vis cuvette 3,7 N-m
