UST209-27T20 - SNR

UST209-27T20

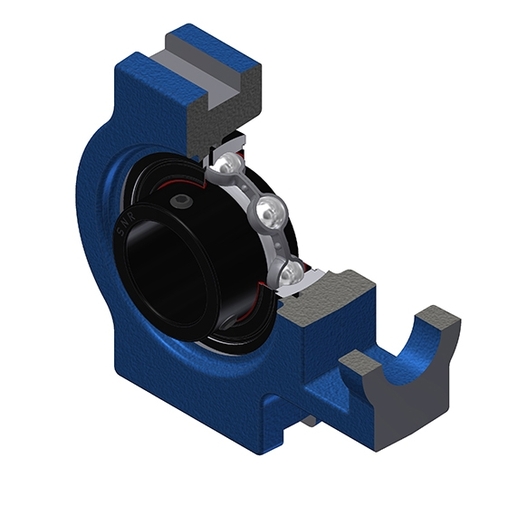

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint à une lèvre, pour applications à haute température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - US209-27G2T20 - T209
Nous contacter
Spécification

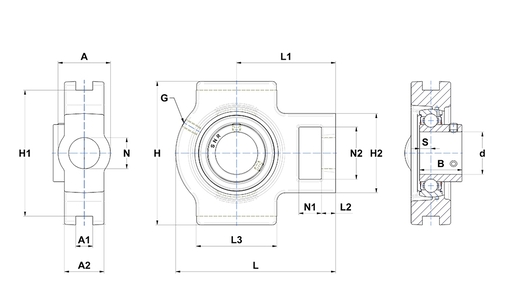

DEFINITION TECHNIQUE

A 49 mm
A1 16 mm
A2 35 mm
Hauteur totale - cadre + insert (A5) 31 mm
Largeur BI B 41,2 mm
Diamètre arbre (d) 42,863 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 117 mm
H1 102 mm
H2 83 mm
L 144 mm
L1 87 mm
L2 16 mm
L3 83 mm
Dimension trou de fixation (N) 29 mm
N1 19 mm
N2 49 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 10,2 mm
Taille clé (SW) 3,969 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 31,85 kN
Capacite de charge statique C0 20,8 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 2,42 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
