ZLG 312 AC - SNR

ZLG 312 AC

Corps à deux roulements, fabrication en fonte, pour lubrification à la graisse

Corps de palier pour roulements multiples, permettant différentes combinaisons de roulements.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - 6312C3 - V-60S - NJ 312 EG15 C3 - Fl 13
Nous contacter
Spécification

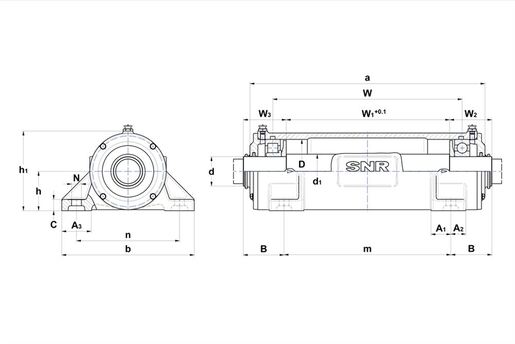

DEFINITION TECHNIQUE

d - Diamètre intérieur 60 mm
d1 - Diamètre arbre entre roulements 70 mm
a - Longueur logement 479 mm
b - Largeur embase logement 270 mm
c - Hauteur embase logement 23 mm
h - Hauteur au centre du roulement 80 mm
h1 - Hauteur du logement 162 mm
m - Distance trou de fixation (longueur) 340 mm
n - Distance trou de fixation (largeur) 210 mm
N - Diamètre trou de fixation 20 mm
B - Distance trou de fixation - arbre 81,5 mm
W - Distance roulement 385,5 mm
W1 - Longueur centre de l'arbre 333 mm
W2 - Longueur bout arbre droit 84 mm
A1 - Largeur embase (ZLG, côté intérieur de l'alésage) 40 mm
A2 - Largeur embase ZLG côté extérieur de l'alésage 30 mm
A3 - Largeur embase ZLG 60 mm
D - Diamètre extérieur roulement 130 mm
Masse 30 kg
Matériau de logement grey cast
Quantité initiale de graisse par côté 243 cm³
Marque SNR
Product classification image

COMPOSANTS ASSOCIES - OPTION

Joint torique (en option) 130x7

ECROUS

G - Boulons de fixation M16
Couple recommandé boulons de fixation 150 N-m
Boulons du chapeau M6x25
Couple recommandé boulons du chapeau 7 N-m
