10X22212EAKW33EE - SNR

10X22212EAKW33EE

Cuscinetto orientabile a due corone di rulli, gabbia in lamiera, scanalatura e fori di lubrificazione su anello esterno, alesaggio conico 1:12, larghezza non ISO, tenute striscianti sui due lati

product label

Il cuscinetto orientabile a due corone di rulli supporta carichi importanti ed eventuali disallineamenti. Questo tipo di cuscinetto orientabile a rulli è adatto a severe condizioni di funzionamento: urti o vibrazioni (frantumatori, vibrovagli, movimentazione pesante, ecc...). Con ULTAGE, NTN-SNR offre di standard prestazioni di resistenza e durata operativa senza pari nel mercato.

Scarica

CAD file

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

d 60 mm
D 110 mm
B 34 mm
d2 69,2 mm
D1 102,5 mm
rs min 1,5 mm
Numero di fori di lubrificazione 3
b 6,9 mm
k 3 mm
Riferimento bussola associata H312E
Coef (e) 0.24
Y1 2.84
Y2 4.23
Y0 2.78
Classe di gioco radiale CN
Peso 1,29 kg
Marchio SNR
Product classification image

PRESTAZIONI

Capacità carico dinamico (C) 187 kN
Capacità carico statico (C0) 181 kN
Carico limite a fatica (Cu) 22,1 kN
Nlim 1600 tr/min
Temp min di funzionamento (Tmin) -20 °C
Temp max di funzionamento (Tmax) 120 °C

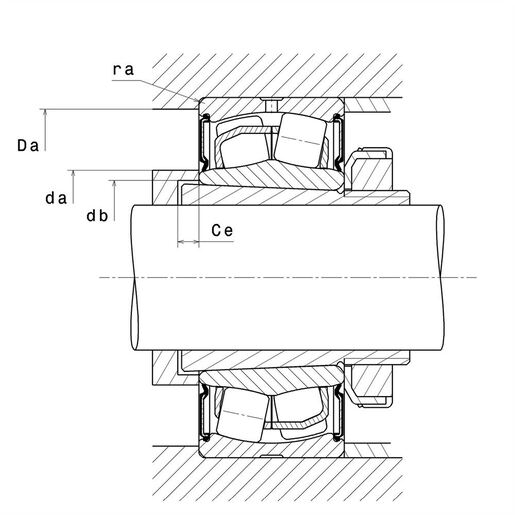

DIMENSIONI DI INGOMBRO

da max 69,2 mm
da min 69 mm
db min 65 mm
Ce min 3 mm
Da max 102,5 mm
ra max 1,5 mm
Product classification image
Calcul factors image
