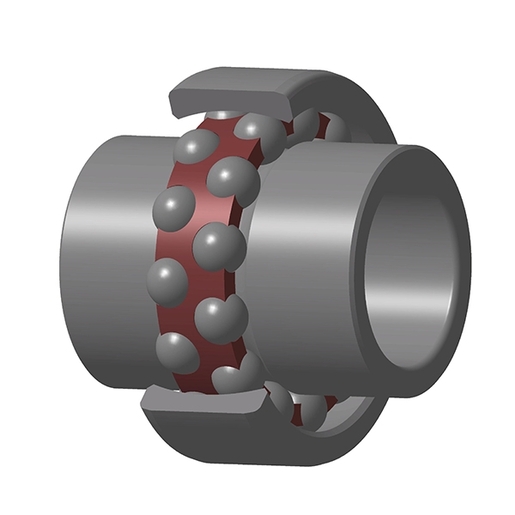

Cuscinetti radiali orientabili a sfere, gabbia in poliammide, versione aperta, anello interno allungato
File 3D
Scheda tecnica

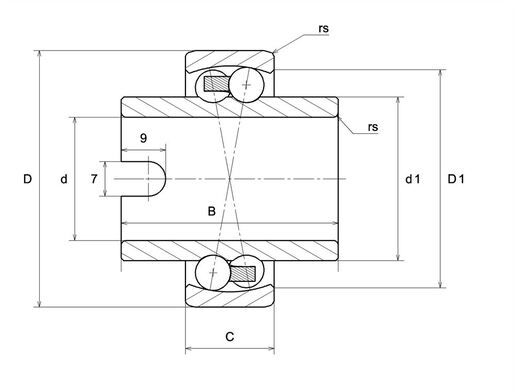

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 55 mm |
| D - Diametro Esterno | 100 mm |
| B - Larghezza cuscinetto/anello interno | 60 mm |
| C - larghezza anello esterno | 21 mm |
| d1 - Diametro esterno Anello interno | 69,5 mm |
| D1 - Diametro interno Anello esterno | 87,6 mm |
| rs - Raggio minimo del Raccordo | 1,5 mm |
| Classe di gioco radiale | CN |
| Classe di precisione | P0 |
| Peso | 1,12 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 26,8 kN |
| C0 - Capacità carico statico | 10 kN |
| Cu - Carico limite a fatica | 0,45 kN |
| e - Coefficiente | 0.19 |
| Y0 - Coefficiente di carico assiale statico | 3.47 |
| Y1 - Coefficiente di carico assiale inferiore | 3.31 |
| Y2 - Coefficiente di carico assiale superiore | 5.12 |
| Nref - Velocità termica di riferimento | 6900 tr/min |
| Nlim - Velocità meccanica limite | 7700 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 8,249 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 10,751 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,434 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 7,401 Hz |

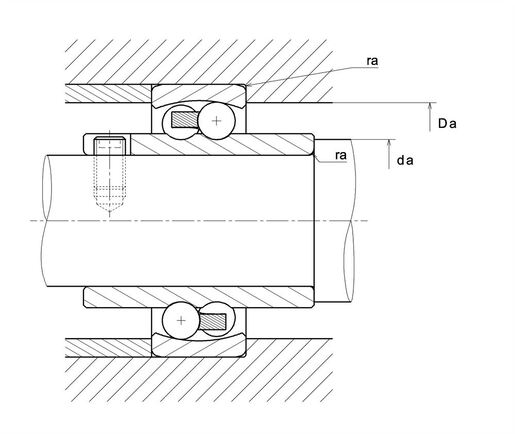

| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 63 mm |
| Da max - Diametro massimo spalla AE | 92 mm |
| ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento | 1,5 mm |
