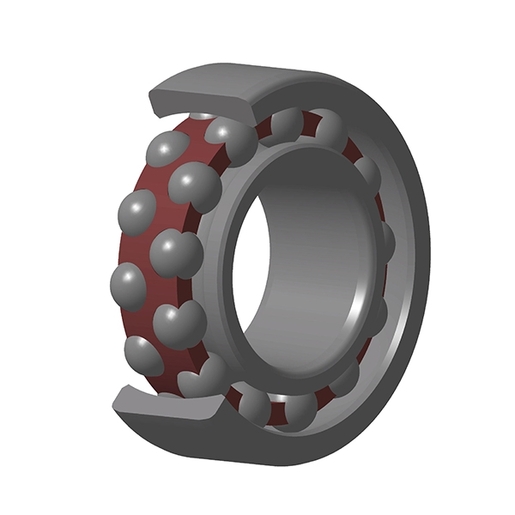

Cuscinetti radiali orientabili a sfere, gabbia in poliammide, alesaggio conico, versione aperta
Accedi
Aggiungi prodotto al carrelloScarica
Nessun documento disponibile

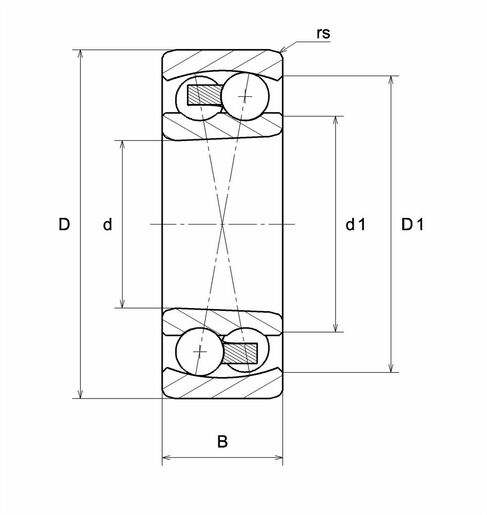

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 60 mm |
| D - Diametro Esterno | 110 mm |
| B - Larghezza cuscinetto/anello interno | 22 mm |
| d1 - Diametro esterno Anello interno | 78 mm |
| D1 - Diametro interno Anello esterno | 95,6 mm |
| rs - Raggio minimo del Raccordo | 1,5 mm |
| Riferimento bussola associata | H212 |
| Classe di gioco radiale | C3 |
| Classe di precisione | P0 |
| Peso | 0,88 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 30,2 kN |
| C0 - Capacità carico statico | 11,5 kN |
| Cu - Carico limite a fatica | 0,52 kN |
| e - Coefficiente | 0.18 |
| Y0 - Coefficiente di carico assiale statico | 3.6 |
| Y1 - Coefficiente di carico assiale inferiore | 3.6 |
| Y2 - Coefficiente di carico assiale superiore | 5.5 |
| Nref - Velocità termica di riferimento | 6400 tr/min |
| Nlim - Velocità meccanica limite | 7900 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 8,281 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 10,719 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,436 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 7,611 Hz |

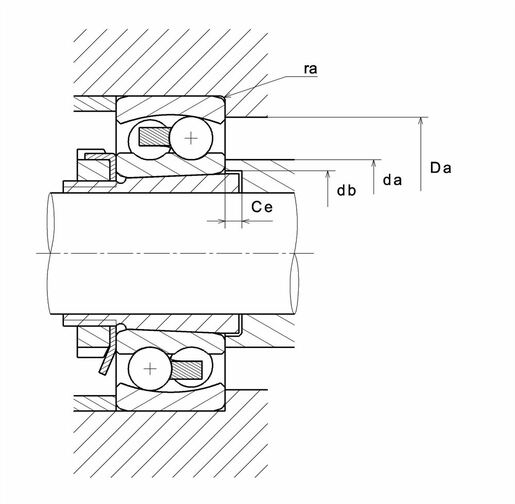

| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 68 mm |
| da max - Diametro massimo spalla AI | 75 mm |
| db - diametro minimo per passaggio manicotto | 64 mm |
| Ce - lunghezza minima per passaggio manicotto | 5 mm |
| Da max - Diametro massimo spalla AE | 102 mm |
| ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento | 1,5 mm |
