Il cuscinetto orientabile a due corone di rulli supporta carichi importanti ed eventuali disallineamenti. Questo tipo di cuscinetto orientabile a rulli è adatto a severe condizioni di funzionamento: urti o vibrazioni (frantumatori, vibrovagli, movimentazione pesante, ecc...). Con ULTAGE, NTN EUROPE offre di standard prestazioni di resistenza e durata operativa senza pari nel mercato.
File 3D
Scheda tecnica
| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | NTN |
| d - Diametro interno | 100 mm |
| D - Diametro Esterno | 215 mm |
| B - Larghezza cuscinetto/anello interno | 47 mm |
| d2 - Diametro esterno Anello interno | 133 mm |
| D1 - Diametro interno Anello esterno | 179 mm |
| rs - Raggio minimo del Raccordo | 3 mm |
| b - Larghezza della scanalatura | 9 mm |
| k - Diametro del foro | 5 mm |
| Riferimento bussola associata | H320 |
| Classe di gioco radiale | CN |
| Peso | 8,78 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 410 kN |
| C0 - Capacità carico statico | 465 kN |
| Cu - Carico limite a fatica | 42,5 kN |
| e - Coefficiente | 0.22 |

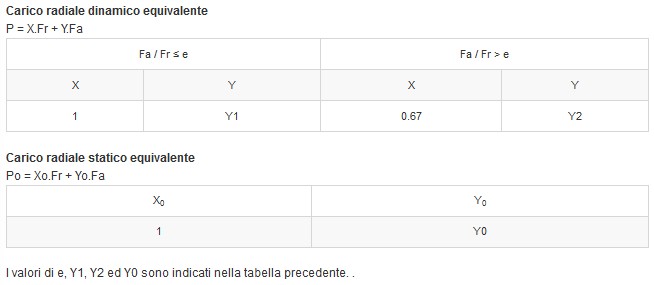

| Y0 - Coefficiente di carico assiale statico | 2.94 |
| Y1 - Coefficiente di carico assiale inferiore | 3.01 |
| Y2 - Coefficiente di carico assiale superiore | 4.48 |
| Nlim - Velocità limite lub olio | 2600 tr/min |
| Nlim - Velocità limite lub grasso | 2000 tr/min |
| Tmin - Temp min di funzionamento | -40 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 114 mm |
| db - diametro minimo per passaggio manicotto | 108 mm |
| Ce - lunghezza minima per passaggio manicotto | 7 mm |
| Da max - Diametro massimo spalla AE | 201 mm |
| ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento | 2,5 mm |
