Name: 2205KEEG15
SKU: 2205KEEG15-SNR

Cuscinetti radiali orientabili a sfere, gabbia in poliammide, alesaggio conico, tenuta strisciante su due lati

Documentation

Product information

CARATTTERISTICHE TECNICHE
Marchio	SNR

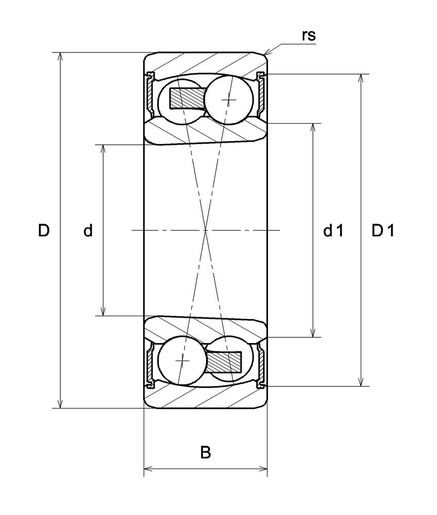

d - Diametro interno	25 mm
D - Diametro Esterno	52 mm
B - Larghezza cuscinetto/anello interno	18 mm
d1 - Diametro esterno Anello interno	30,4 mm
D1 - Diametro interno Anello esterno	46,1 mm
rs - Raggio minimo del Raccordo	1 mm
Riferimento bussola associata	H305
Classe di gioco radiale	CN
Classe di precisione	P0
Peso	0,17 kg

PRESTAZIONI
C - Capacità carico dinamico	12,1 kN
C0 - Capacità carico statico	3,3 kN
Cu - Carico limite a fatica	0,15 kN
e - Coefficiente	0.27
Y0 - Coefficiente di carico assiale statico	2.48
Y1 - Coefficiente di carico assiale inferiore	2.37
Y2 - Coefficiente di carico assiale superiore	3.66
N lim - Velocità meccanica limite	8000 tr/min
Tmin - Temp min di funzionamento	-20 °C
Tmax - Temp max di funzionamento	120 °C

FREQUENZE DEL CUSCINETTO
BPFO - Frequenza di passaggio sulla pista esterna (60 rpm)	4,892 Hz
BPFI - Frequenza di passaggio sulla pista interna (60 rpm)	7,108 Hz
BSF - Frequenza di passaggio degli elementi volventi (60 rpm)	5,15 Hz
BRF - Frequenza di rotazione degli elementi volventi (60 rpm)	2,575 Hz
FTF - Frequenza di rotazione della gabbia (60 rpm)	0,408 Hz

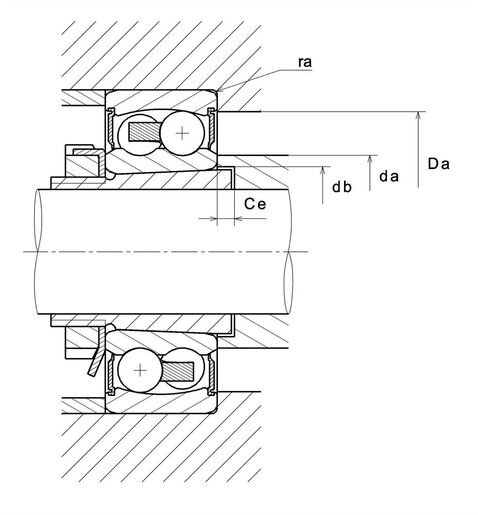

DIMENSIONI DI INGOMBRO
da min - Diametro minimo spalla AI	30 mm
da max - Diametro massimo spalla AI	28 mm
db - diametro minimo per passaggio manicotto	28 mm
Ce - lunghezza minima per passaggio manicotto	5 mm
Da max - Diametro massimo spalla AE	47 mm
ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento	1 mm
