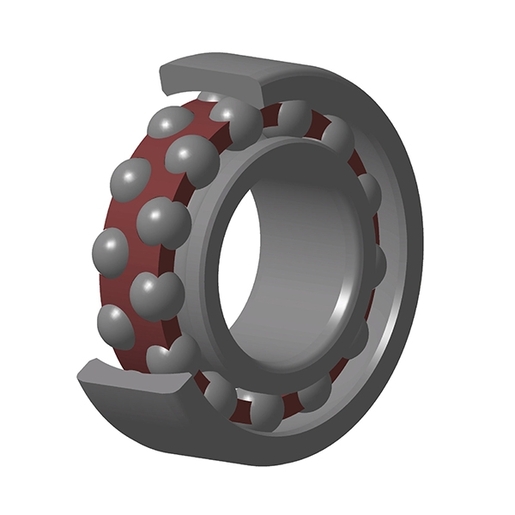

Cuscinetti radiali orientabili a sfere, gabbia in poliammide, versione aperta
File 3D
Scheda tecnica
| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |

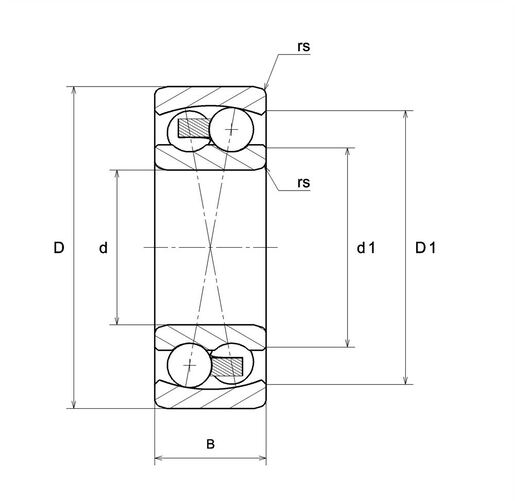

| d - Diametro interno | 15 mm |
| D - Diametro Esterno | 42 mm |
| B - Larghezza cuscinetto/anello interno | 17 mm |
| d1 - Diametro esterno Anello interno | 22 mm |
| D1 - Diametro interno Anello esterno | 34,5 mm |
| rs - Raggio minimo del Raccordo | 1 mm |
| Classe di gioco radiale | C3 |
| Classe di precisione | P0 |
| Peso | 0,115 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 16,3 kN |
| C0 - Capacità carico statico | 3,85 kN |
| Cu - Carico limite a fatica | 0,18 kN |
| e - Coefficiente | 0.43 |
| Y0 - Coefficiente di carico assiale statico | 1.55 |
| Y1 - Coefficiente di carico assiale inferiore | 1.48 |
| Y2 - Coefficiente di carico assiale superiore | 2.28 |
| Nref - Velocità termica di riferimento | 15000 tr/min |
| Nlim - Velocità meccanica limite | 24000 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 2,805 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 5,195 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,351 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 2,931 Hz |
| DIMENSIONI DI INGOMBRO | |
|---|---|

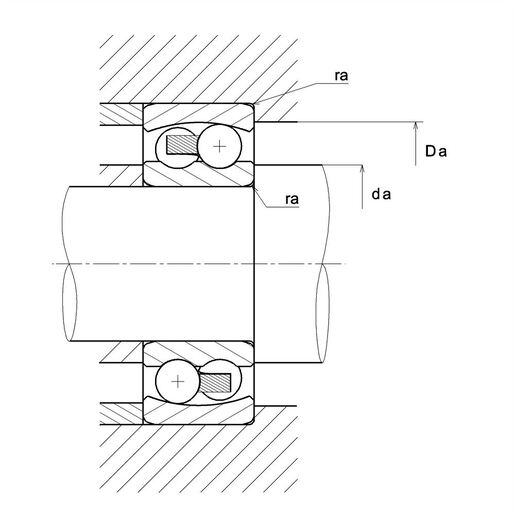

| da min - Diametro minimo spalla AI | 20 mm |
| Da max - Diametro massimo spalla AE | 37 mm |
| ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento | 1 mm |
