24034EAK30W33C3 - SNR

24034EAK30W33C3

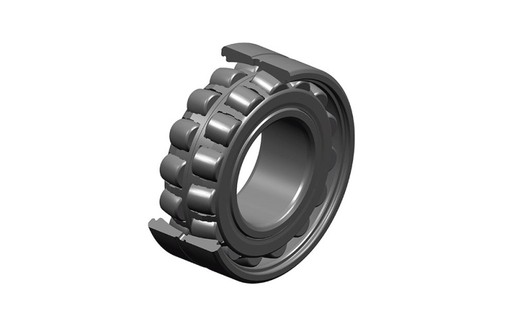

Cuscinetto orientabile a due corone di rulli, gabbia in lamiera, scanalatura e fori di lubrificazione su anello esterno, alesaggio conico 1:30, larghezza non ISO, tenute striscianti sui due lati

product label

Il cuscinetto orientabile a due corone di rulli supporta carichi importanti ed eventuali disallineamenti. Questo tipo di cuscinetto orientabile a rulli è adatto a severe condizioni di funzionamento: urti o vibrazioni (frantumatori, vibrovagli, movimentazione pesante, ecc...). Con ULTAGE, NTN-SNR offre di standard prestazioni di resistenza e durata operativa senza pari nel mercato.

Scarica

CAD file

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

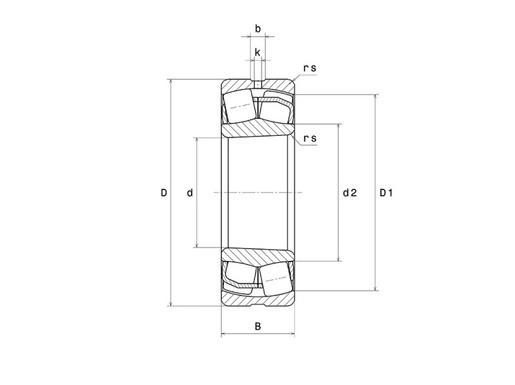

CARATTTERISTICHE TECNICHE

d 170 mm
D 260 mm
B 90 mm
d2 188 mm
D1 232,3 mm
rs min 2,1 mm
Numero di fori di lubrificazione 3 or 4
b 10,67 mm
k 5 mm
Riferimento bussola associata H24034
Coef (e) 0.31
Y1 2.21
Y2 3.29
Y0 2.16
Classe di gioco radiale C3
Peso 16,6 kg
Marchio SNR
Product classification image

PRESTAZIONI

Capacità carico dinamico (C) 1120 kN
Capacità carico statico (C0) 1580 kN
Carico limite a fatica (Cu) 153 kN
Nref 1600 tr/min
Nlim 2400 tr/min
Temp min di funzionamento (Tmin) -40 °C
Temp max di funzionamento (Tmax) 200 °C

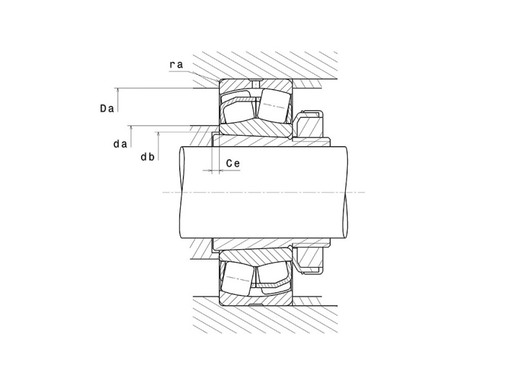

DIMENSIONI DI INGOMBRO

da max 0 mm
da min 180,2 mm
Da max 249,8 mm
ra max 2 mm
Product classification image
Calcul factors image
